شکل اینسرت:A
زاویه آزاد:P
تلرانس:M
شکل شیار و سوراخ:T

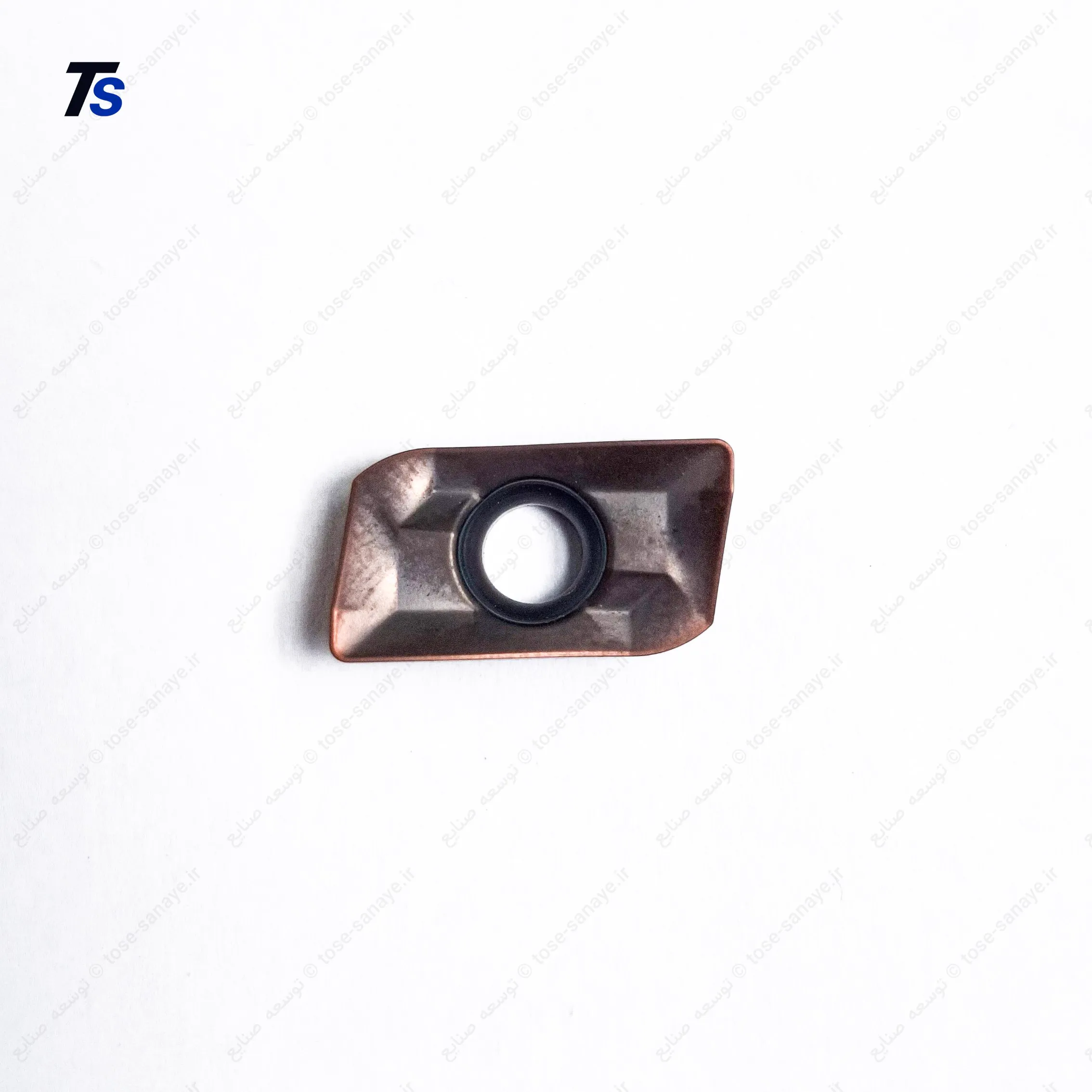

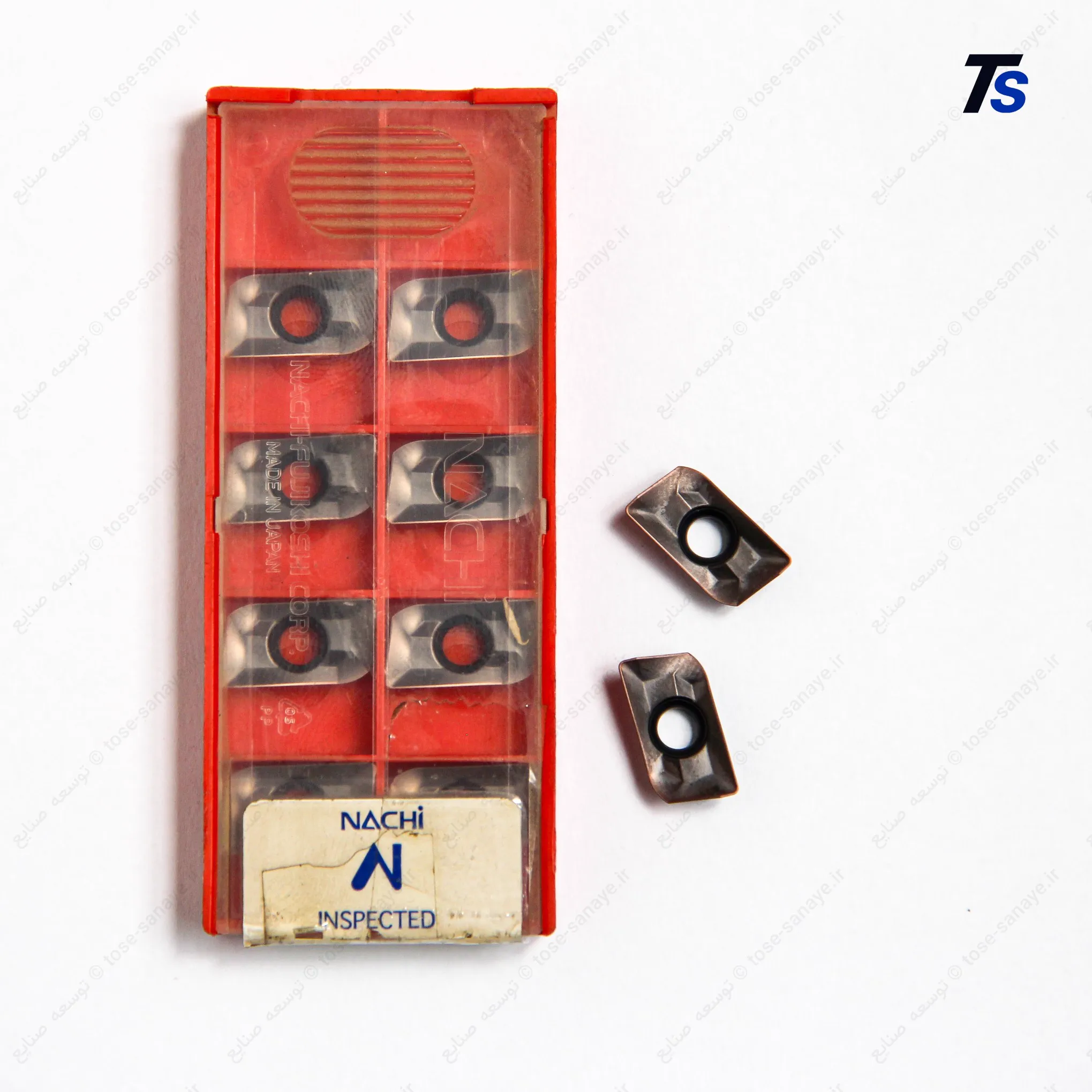

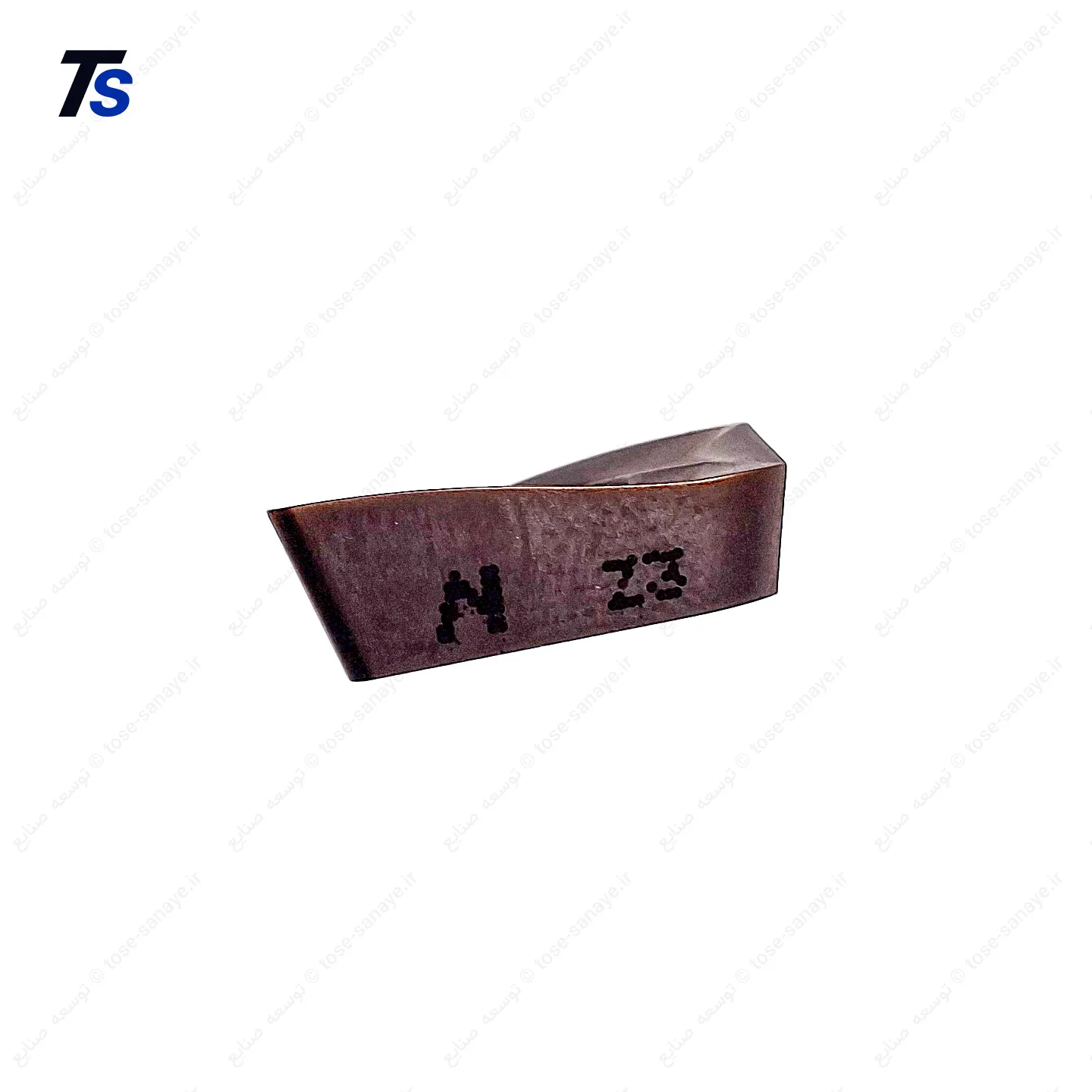

اینسرت یا الماس کف تراش APMT 16 05 08 PDERHN

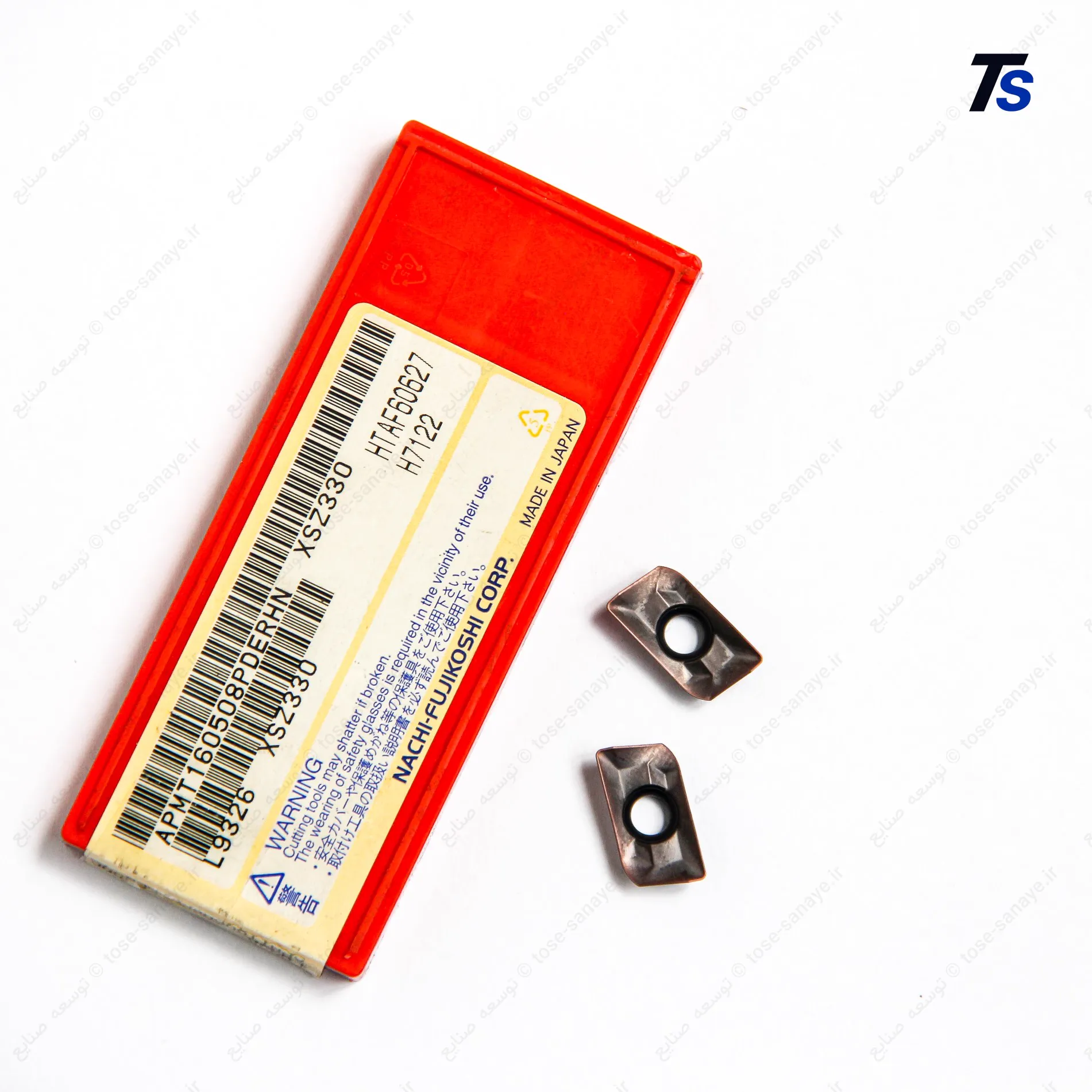

NACHi APMT 160508PDERHN XSZ330 Insert
برند:NACHi
زمان آماده‌سازی 1 روز کاری
شناسه کالا 1000288
مشخصات
شکل اینسرت
A
زاویه آزاد
P
تلرانس
M
شکل شیار و سوراخ
T
گرید
XSZ330
ساخت کشور
ژاپن
توضیحات
اینسرت APMT 160508PDER-HN ناچی ژاپن یک الماس فرزکاری کاربیدی با هندسه مثبت است که برای استفاده در تیغچه‌خورهای کف‌تراش، فرزهای شانه‌تراش و برخی ابزارهای فرزکاری قابل تعویض طراحی شده است. هندسه مثبت این اینسرت باعث کاهش نیروی برش، عملکرد روان‌تر و مناسب‌تر شدن آن برای ماشین‌کاری قطعات فولادی، چدن و برخی آلیاژهای صنعتی می‌شود.
فرم APMT معمولاً در عملیات کف‌تراشی، پیشانی‌تراشی، شانه‌تراشی، فرزکاری جانبی و ایجاد پله روی قطعه استفاده می‌شود. کد PDER به فرم هندسی، جهت برش و شکل لبه اینسرت مربوط است و عبارت HN نیز کد اختصاصی هندسه یا براده‌شکن محصول در سیستم نام‌گذاری سازنده محسوب می‌شود؛ بنابراین برای انتخاب دقیق، باید کد کامل اینسرت با جایگاه تیغچه روی هولدر مطابقت داشته باشد.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| برند | Nachi – ناچی |
| کشور سازنده | ژاپن |
| نوع محصول | اینسرت فرزکاری کاربیدی |
| کد اینسرت | APMT 160508PDER-HN |
| فرم اینسرت | APMT؛ فرم متوازی‌الاضلاع با زاویه آزاد مثبت |
| کاربرد اصلی | کف‌تراشی، شانه‌تراشی و فرزکاری جانبی |
| شعاع گوشه | 0.8 میلی‌متر طبق کد 08 |
| ضخامت نامی | حدود 5 میلی‌متر طبق کد 05 |
| جنس ابزار | کاربید تنگستن |
| جهت برش | راست‌گرد، مطابق کد R |
| نوع نصب | قابل استفاده روی هولدرها و کاترهای سازگار با APMT 1605 |
| تعداد لبه قابل استفاده | وابسته به طراحی کاتر و جایگاه نصب |
مزایای اینسرت APMT 160508PDER-HN
- کاهش نیروی برش به دلیل هندسه مثبت
- مناسب برای ماشین‌کاری عمومی و تولیدی
- امکان تعویض سریع بدون نیاز به تعویض کل ابزار
- ایجاد سطح ماشین‌کاری یکنواخت در شرایط برش مناسب
- مناسب برای استفاده روی فرزهای کف‌تراش و شانه‌تراش سازگار
- تولیدشده توسط برند معتبر Nachi ژاپن
- مناسب برای ماشین‌کاری قطعات فولادی، چدنی و آلیاژهای صنعتی؛ انتخاب گرید نهایی باید بر اساس جنس قطعه و شرایط برش انجام شود
موارد مصرف
این محصول می‌تواند در عملیات زیر مورد استفاده قرار گیرد:
- کف‌تراشی سطوح تخت
- شانه‌تراشی و ایجاد پله
- فرزکاری بغل و پیشانی قطعه
- ماشین‌کاری قطعات فولادی
- ماشین‌کاری چدن
- استفاده در دستگاه‌های فرز CNC و فرزهای صنعتی
- تعمیرات و تولید قطعات عمومی صنعتی
نکته مهم هنگام خرید
پیش از خرید، سازگاری کد APMT 160508PDER-HN با هولدر یا کاتر خود را بررسی کنید. تمام اینسرت‌های خانواده APMT از نظر ابعاد، فرم نشیمن، زاویه لبه، شعاع گوشه و نوع براده‌شکن کاملاً یکسان نیستند. همچنین گرید کاربید و پوشش اینسرت باید با جنس قطعه، سرعت برش، عمق باربرداری و شرایط خنک‌کاری هماهنگ باشد. کد کامل اینسرت، سایز، شعاع گوشه، براده‌شکن و گرید باید هنگام سفارش بررسی شود.
توضیح کد فنی
- APMT: خانواده و فرم هندسی اینسرت
- 16: کد سایز اینسرت
- 05: کد ضخامت نامی
- 08: شعاع گوشه 0.8 میلی‌متر
- PD: فرم هندسی و زاویه عملکرد لبه
- E: کد فرم لبه برنده
- R: جهت برش راست‌گرد
- HN: کد هندسه یا براده‌شکن اختصاصی سازنده
