دستهبندی: الماس تراشکاری
شکل اینسرت:D
زاویه آزاد:C
تلرانس:M
شکل شیار و سوراخ:M

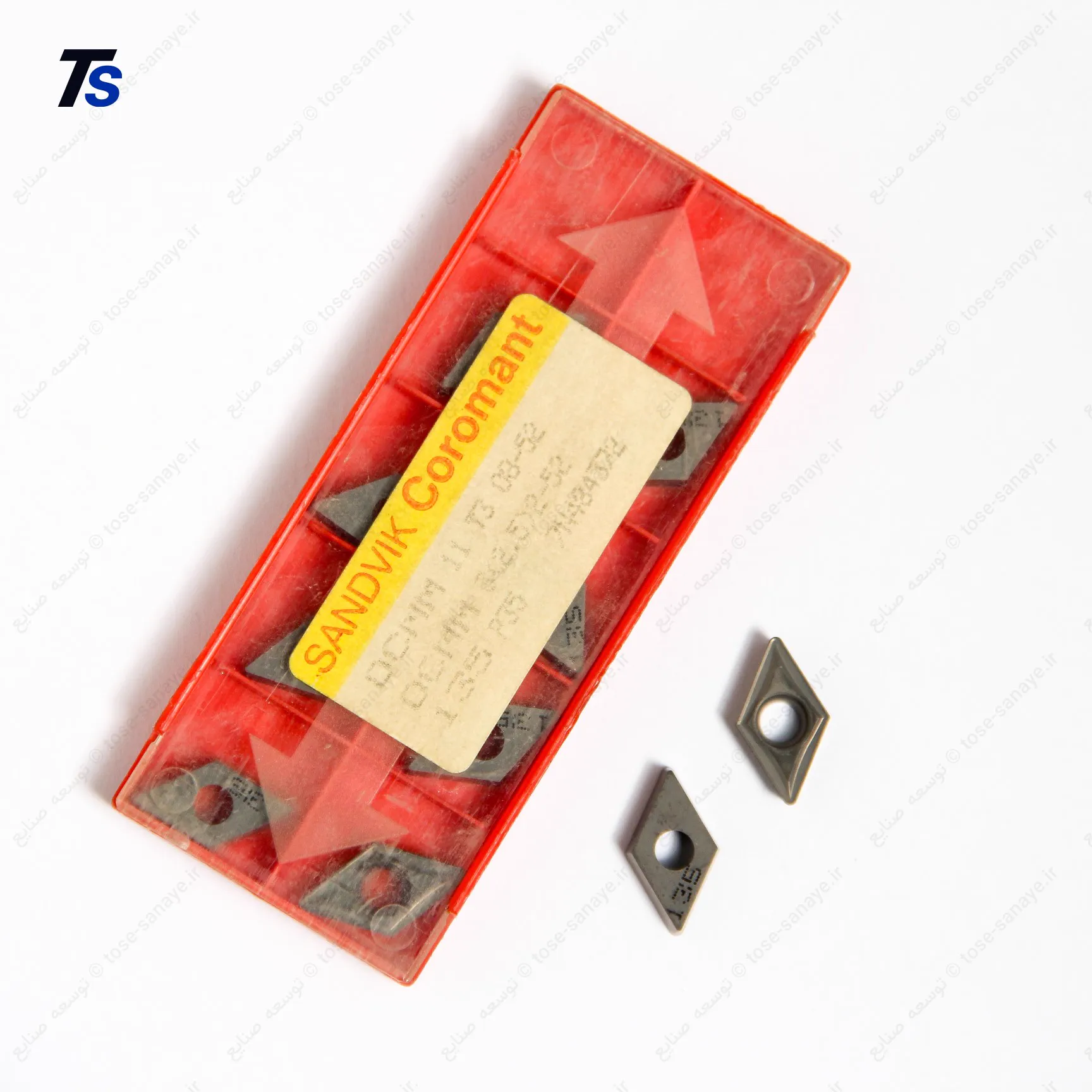

اینسرت یا الماس تراشکاری سندویک DCMM 11 T3 08-52 135
Sandvik DCMM 11 T3 08-52 135 P35 Insert
برند:Sandvik
زمان آماده‌سازی 1 روز کاری
شناسه کالا 1000282
مشخصات
شکل اینسرت
D
زاویه آزاد
C
تلرانس
M
شکل شیار و سوراخ
M
گرید
P35 135
ساخت کشور
سوئد
توضیحات

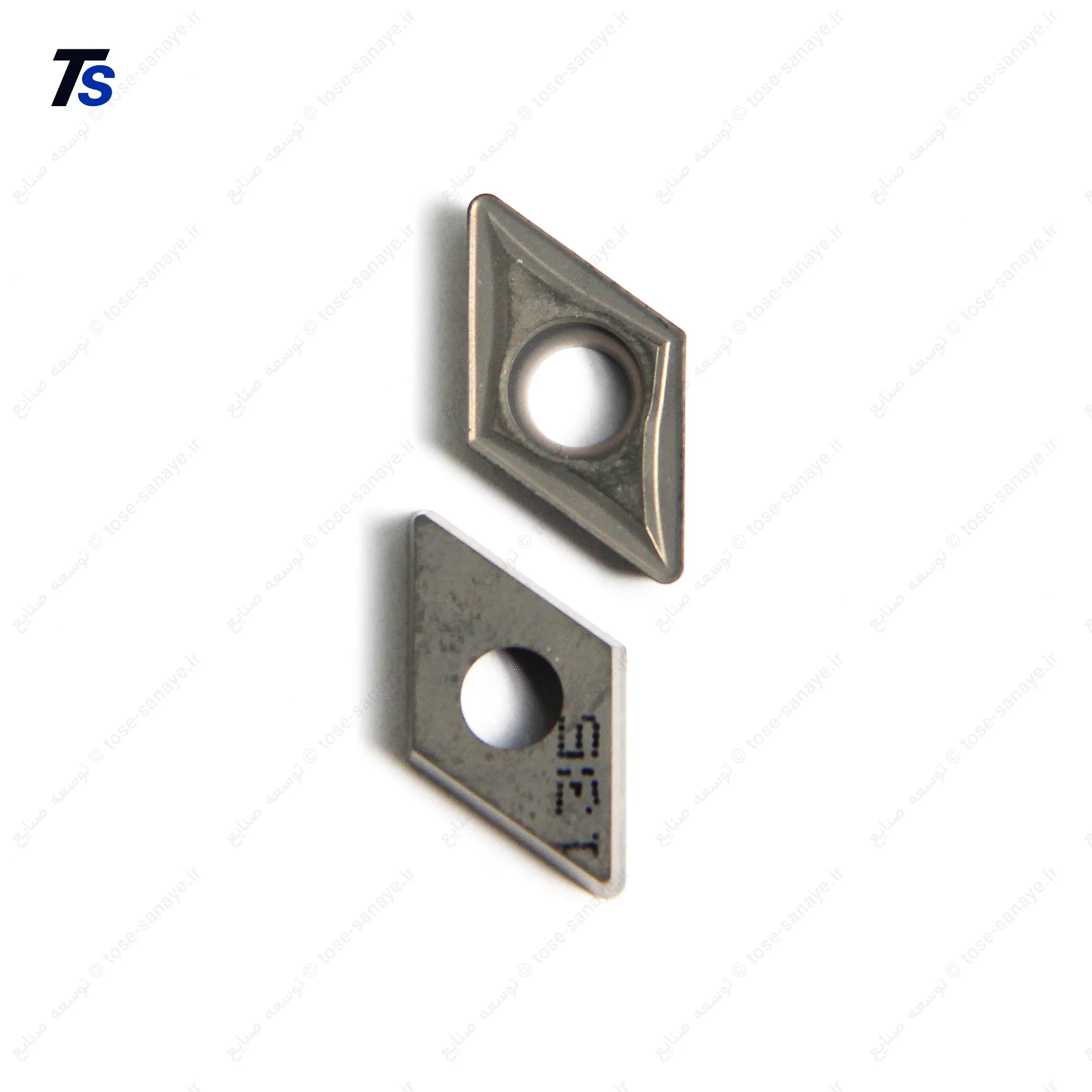

اینسرت DCMM 11 T3 08-52 135 از الماس‌های تراشکاری مثبت برند Sandvik Coromant است که برای عملیات تراشکاری خارجی، پیشانی‌تراشی و فرم‌دهی قطعات مختلف استفاده می‌شود. فرم لوزی با زاویه نوک ۵۵ درجه، این اینسرت را برای ماشین‌کاری عمومی، ایجاد شانه و تراش قطعات با دسترسی مناسب به لبه‌ها کاربردی می‌کند.
هندسه مثبت این الماس باعث کاهش نیروی برش و توان مصرفی دستگاه می‌شود و برای ماشین‌کاری قطعاتی که به برش روان، لرزش کمتر و کیفیت سطح مناسب نیاز دارند، گزینه‌ای مناسب است. کدهای هم‌خانواده DCMT در همین ابعاد معمولاً دارای سایز ۹٫۵۲ میلی‌متر، ضخامت حدود ۳٫۹۷ میلی‌متر و شعاع گوشه ۰٫۸ میلی‌متر هستند.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| برند | Sandvik Coromant – سندویک |
| کد محصول | DCMM 11 T3 08-52 135 |
| نوع اینسرت | مثبت، لوزی‌شکل با زاویه ۵۵ درجه |
| کاربرد اصلی | تراشکاری خارجی و پیشانی‌تراشی |
| سایز اینسرت | 11؛ حدود ۹٫۵۲ میلی‌متر |
| ضخامت | T3؛ حدود ۳٫۹۷ میلی‌متر |
| شعاع گوشه | 08؛ شعاع ۰٫۸ میلی‌متر |
| فرم اینسرت | D؛ لوزی با زاویه نوک ۵۵ درجه |
| نوع نصب | دارای سوراخ مرکزی، مناسب هولدرهای سازگار |
| جنس ابزار | کاربید تنگستن، بسته به گرید و پوشش |
| کاربرد | ماشین‌کاری عمومی، شانه‌تراشی و پرداخت سطوح |
مزایای اینسرت DCMM 11 T3 08-52 135
- کاهش نیروی برش به‌دلیل هندسه مثبت
- مناسب برای تراشکاری قطعات با دیواره یا شانه
- ایجاد دسترسی مناسب به گوشه‌ها و زوایای قطعه
- مناسب برای دستگاه‌های تراش CNC و تراش معمولی
- تعویض سریع و آسان روی هولدر
- کاهش زمان توقف دستگاه هنگام تعویض لبه
- مناسب برای عملیات خشن‌تراشی سبک تا پرداخت، با توجه به گرید ابزار و شرایط برش
- تولیدشده توسط برند معتبر Sandvik Coromant
موارد استفاده
این اینسرت در عملیات زیر قابل استفاده است:
- تراشکاری طولی خارجی
- پیشانی‌تراشی
- شانه‌تراشی
- ایجاد پله و فرم روی قطعه
- تراشکاری قطعات فولادی و چدنی
- ماشین‌کاری قطعات سری‌کاری
- استفاده در هولدرهای تراش با فرم سازگار با اینسرت D
راهنمای انتخاب
انتخاب نهایی اینسرت باید بر اساس جنس قطعه، عمق باربرداری، سرعت برش، نرخ پیشروی و میزان استحکام دستگاه انجام شود. شعاع گوشه ۰٫۸ میلی‌متر تعادل مناسبی میان استحکام لبه و قابلیت ایجاد سطح باکیفیت ایجاد می‌کند؛ بااین‌حال، برای باربرداری‌های بسیار سنگین یا قطعات نازک و کم‌استحکام، انتخاب گرید و هندسه مناسب اهمیت زیادی دارد.
پیش از خرید، سازگاری کامل کد DCMM 11 T3 08-52 135 با هولدر تراش بررسی شود. در نام‌گذاری اینسرت‌های سندویک، بخش‌هایی مانند اندازه، ضخامت، شعاع گوشه، براده‌شکن و گرید یا پوشش، عملکرد محصول را مشخص می‌کنند؛ بنابراین حتی اینسرت‌هایی با فرم ظاهری مشابه ممکن است برای مواد یا شرایط برش متفاوت طراحی شده باشند.
توضیح کد محصول
- D: فرم لوزی با زاویه نوک ۵۵ درجه
- C: هندسه لبه و فرم اینسرت
- M: کلاس تلرانسی اینسرت
- 11: کد سایز اینسرت
- T3: ضخامت اسمی حدود ۳٫۹۷ میلی‌متر
- 08: شعاع گوشه ۰٫۸ میلی‌متر
- 52: کد هندسه، براده‌شکن یا مشخصه اختصاصی سازنده
- 135: کد گرید، پوشش یا مشخصه فنی محصول، مطابق کدگذاری سازنده
