اینسرت یا الماس تراشکاری سندویک SNMG 12 04 08 - 49

SNMG 120408-49 CT35M سندویک

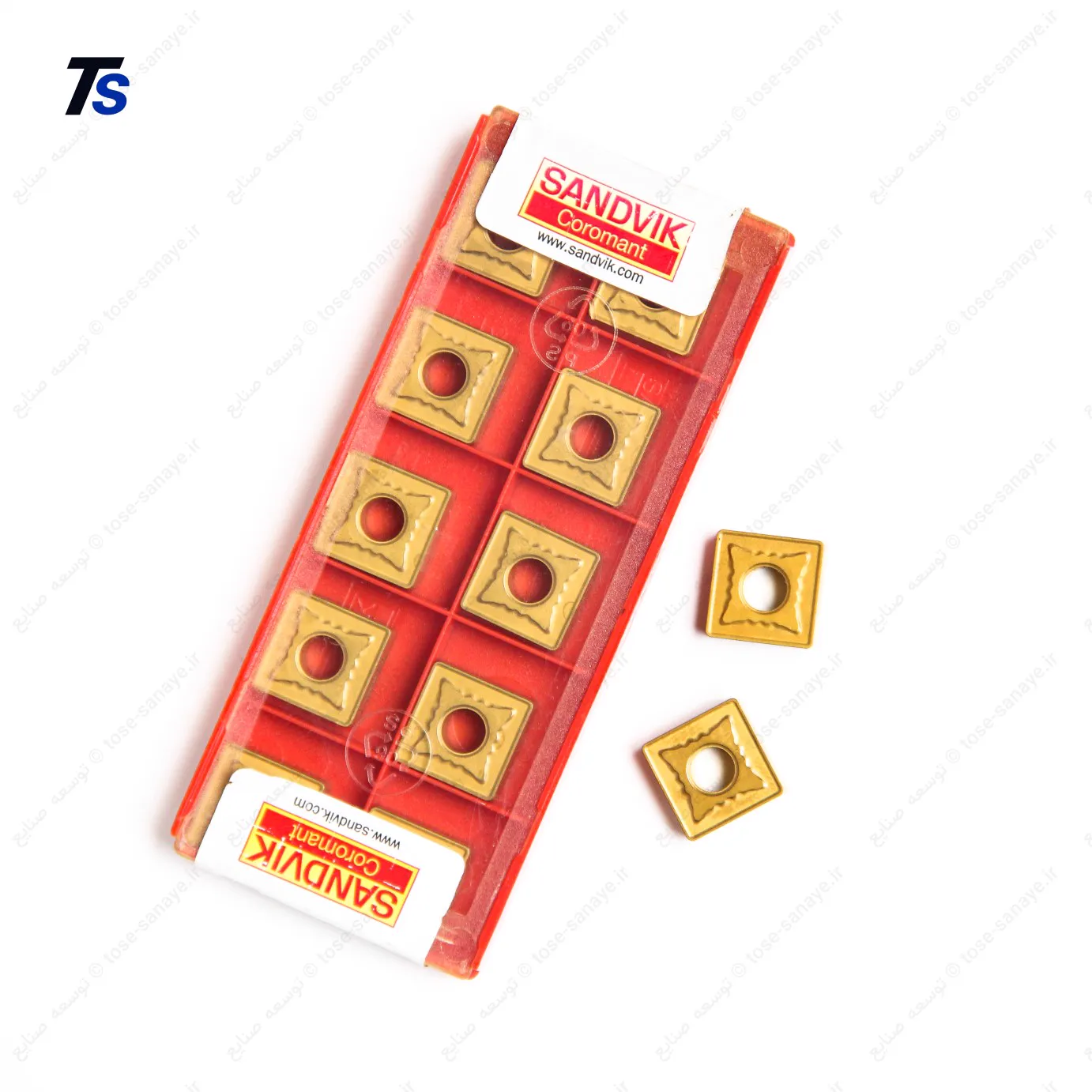

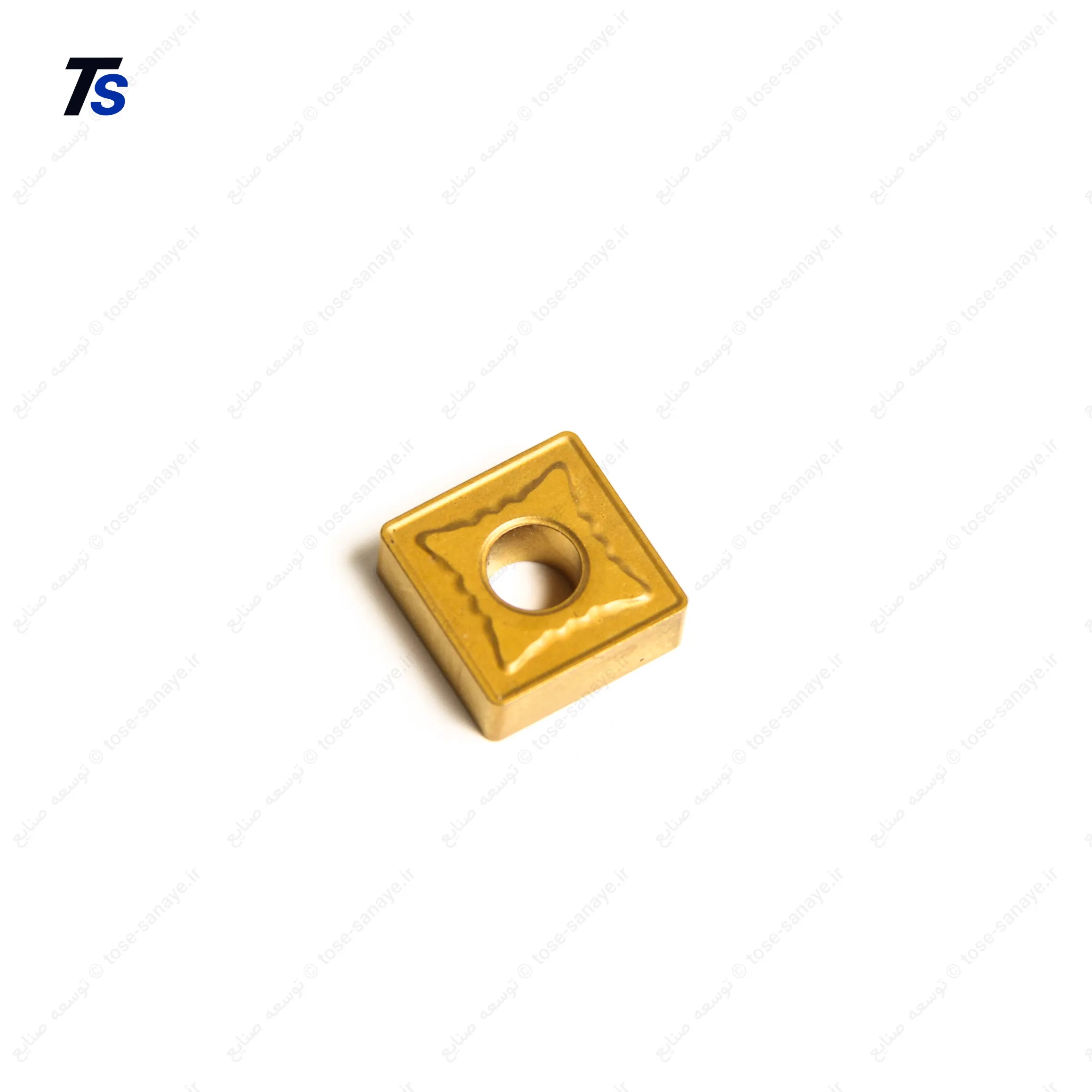

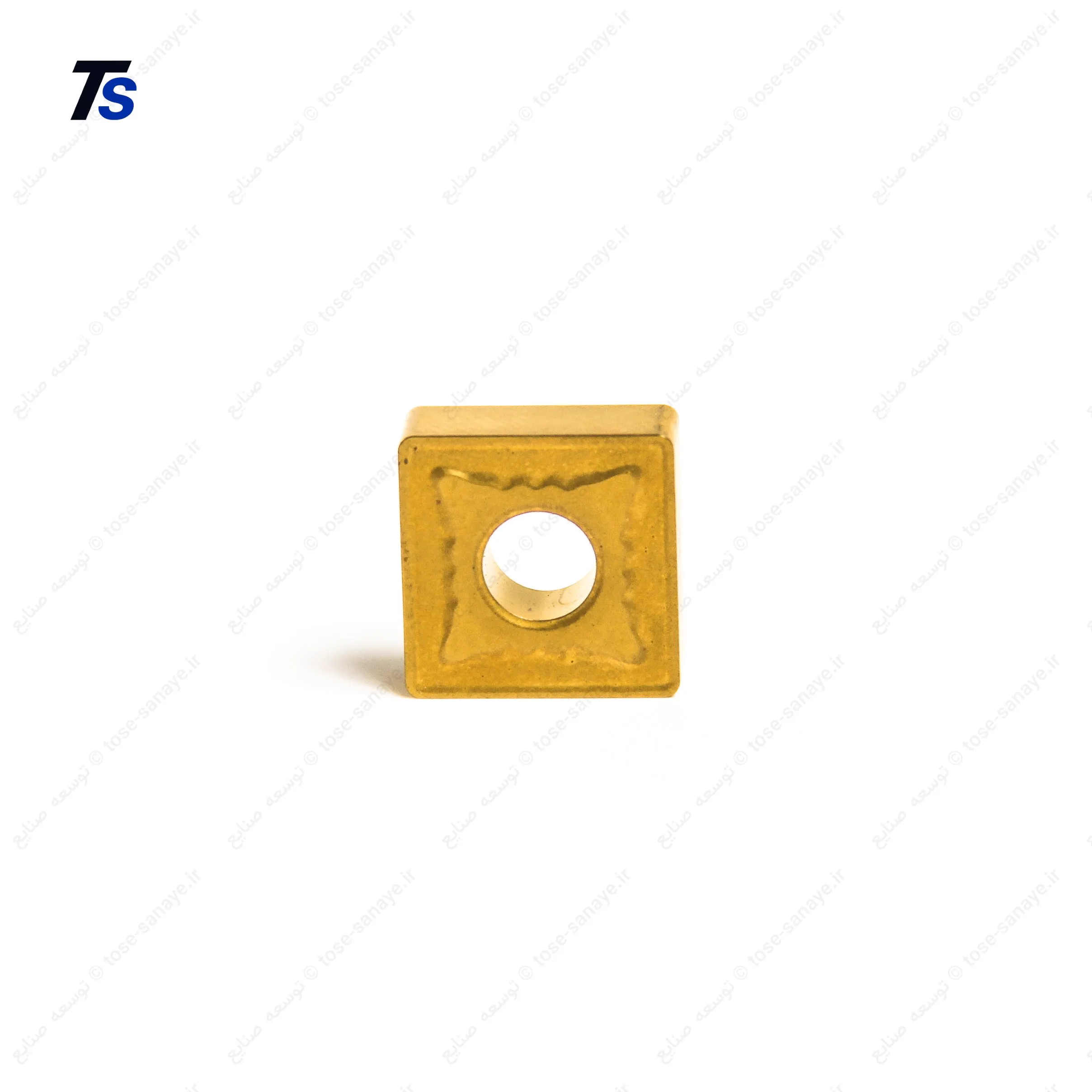

اینسرت Sandvik SNMG 120408-49 CT35M یک الماس تراشکاری کاربیدیِ چهارگوش و منفی است که برای عملیات تراشکاری طولی، پیشانی‌تراشی و باربرداری‌های متوسط تا سنگین استفاده می‌شود. به دلیل شکل مربع و زاویه آزاد صفر درجه، این اینسرت استحکام بالایی دارد و برای ماشین‌کاری قطعات فولادی، فولاد آلیاژی و در برخی شرایط فولادهای زنگ‌نزن مناسب است.

این مدل دارای سوراخ مرکزی برای نصب مکانیکی روی هلدر بوده و به‌صورت دوطرفه قابل استفاده است. بنابراین در مجموع ۸ لبه برشی قابل استفاده دارد؛ چهار لبه در هر طرف اینسرت. شکل منفی آن باعث افزایش استحکام لبه و مقاومت بهتر در برابر بارهای برشی و برش‌های منقطع می‌شود.

مشخصات اصلی:

• برند: Sandvik Coromant
• مدل: SNMG 120408-49
• شکل: چهارگوش، S
• نوع: منفی، زاویه آزاد ۰ درجه
• کلاس تلرانس: M
• طول لبه برشی: حدود ۱۲٫۷ میلی‌متر
• ضخامت: حدود ۴٫۷۶ میلی‌متر
• شعاع گوشه: ۰٫۸ میلی‌متر
• قطر سوراخ مرکزی: حدود ۵٫۱۶ میلی‌متر
• تعداد لبه‌های قابل استفاده: ۸ لبه
• کاربرد اصلی: تراشکاری فولاد و فولادهای آلیاژی، به‌ویژه عملیات متوسط تا سنگین

کد استاندارد اینسرت به شکل زیر خوانده می‌شود:

عدد 49 به چه معناست ؟

عدد 49 در عبارت SNMG 120408-49 مربوط به ابعاد اینسرت نیست. این عدد یک کد اختصاصی هندسه، فرم لبه و براده‌شکن در نام‌گذاری برخی اینسرت‌های سندویک است.

به بیان ساده، عدد 49 مشخص می‌کند که اینسرت چه نوع فرم لبه و براده‌شکنی دارد و برای چه نوع شرایط براده‌برداری طراحی شده است. این کد را نباید با شعاع گوشه یا گرید کاربید اشتباه گرفت؛ شعاع گوشه در این محصول همان عدد 08 است، یعنی ۰٫۸ میلی‌متر.

در بعضی فهرست‌های فروش، همین خانواده اینسرت با گریدهای مختلف مانند CT25M، CT35M یا CU45 دیده می‌شود؛ بنابراین بخش -49 بیشتر به هندسه اینسرت مربوط است و بخش انتهایی مانند CT35M گرید یا رده کاربید را مشخص می‌کند.

CT35M چیست؟

CT35M کد گرید یا رده کاربید سخت اینسرت است. این گرید از جنس کاربید سمانته، یعنی ترکیبی از دانه‌های کاربید تنگستن و چسب کبالت، ساخته شده و برای ایجاد تعادل میان مقاومت به سایش و چقرمگی لبه طراحی شده است.

به‌طور معمول:

• CT: شناسه خانواده گرید کاربیدی در نام‌گذاری سازنده یا نام‌گذاری‌های قدیمی‌تر
• 35: نشان‌دهنده رده‌ای نسبتاً چقرمه‌تر که برای باربرداری متوسط تا سنگین و شرایط سخت‌تر مناسب است
• M: اشاره به محدوده کاربرد برای فولادهای زنگ‌نزن و مواد گروه M یا گریدی با چقرمگی مناسب برای این مواد

با این حال، CT35M را نباید دقیقاً معادل گریدهای جدیدی مانند GC2025 یا GC2035 دانست؛ زیرا کدهای قدیمی و جدید سندویک الزاماً تبدیل یک‌به‌یک ندارند. برای انتخاب سرعت برش و عمر ابزار، باید اطلاعات روی بسته‌بندی، کاتالوگ همان سری تولید و جنس قطعه نیز در نظر گرفته شود.

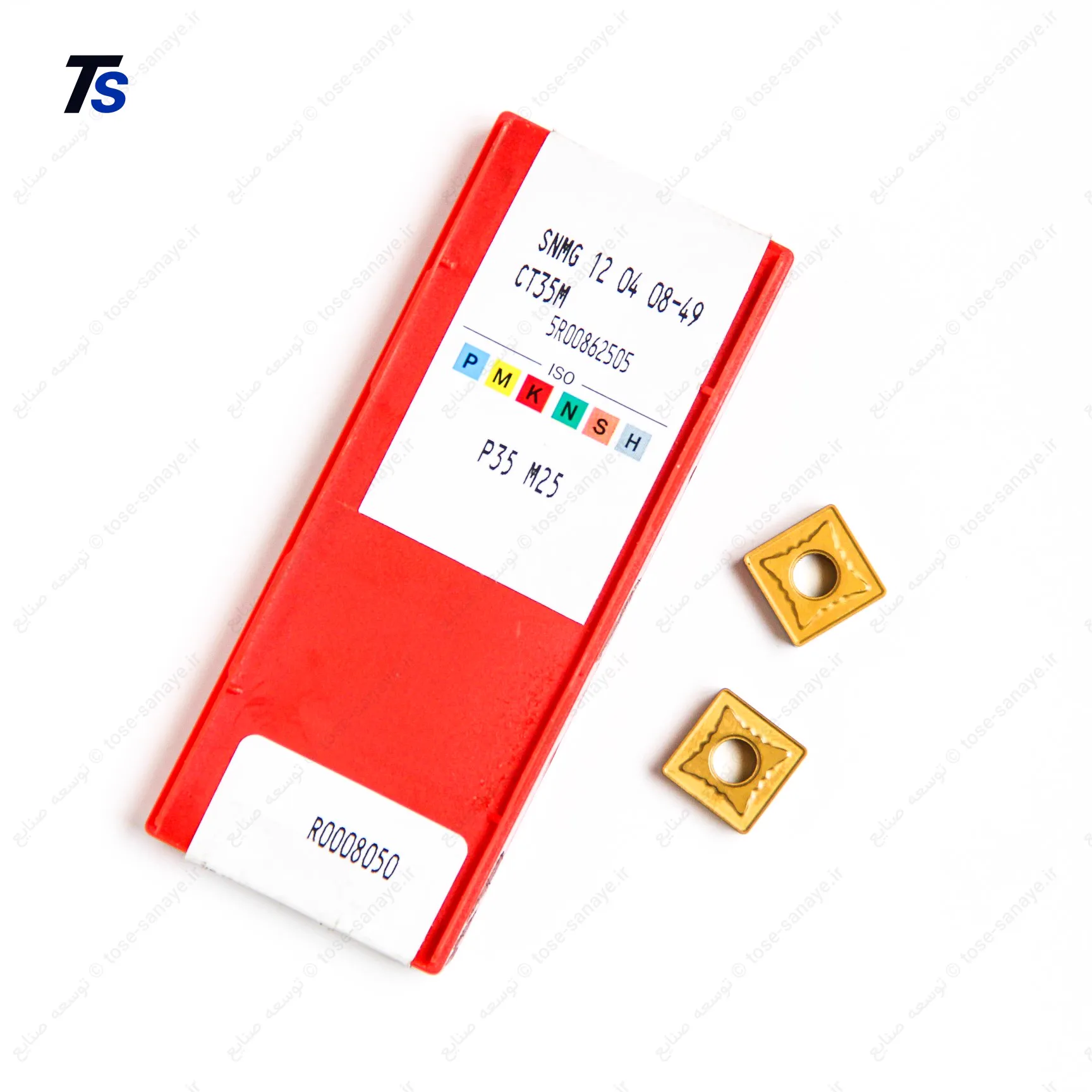

معنی P35 و M25 پشت جعبه اینسرت

عبارت‌های P35 و M25 معمولاً محدوده کاربرد اینسرت را بر اساس طبقه‌بندی استاندارد ISO نشان می‌دهند، نه لزوماً نام گرید دقیق محصول.

در گروه‌های ISO، حرف P برای فولاد و حرف M برای فولاد زنگ‌نزن و برخی فولادهای ریختگی یا آلیاژی استفاده می‌شود. عدد بالاتر معمولاً نشان‌دهنده چقرمگی بیشتر و قابلیت تحمل شرایط ناپایدارتر است؛ در مقابل، اعداد پایین‌تر معمولاً سختی و مقاومت سایشی بیشتری برای پرداخت و سرعت‌های بالاتر دارند.

بنابراین درج P35 و M25 روی جعبه به این معناست که اینسرت برای هر دو محدوده زیر قابل استفاده یا توصیه شده است:

• P35: فولادهای معمولی و آلیاژی، به‌ویژه در براده‌برداری متوسط تا سنگین
• M25: فولادهای زنگ‌نزن در تراشکاری عمومی و شرایطی که احتمال لرزش یا قطع و وصل شدن برش وجود دارد

*   قابل توجه اینکه : متریال به کار رفته در این الماس کاملا از کشور سوئد میباشد در نتیجه کیفیت محصول با نمونه سوئدی هیچ تفاوتی ندارد *
