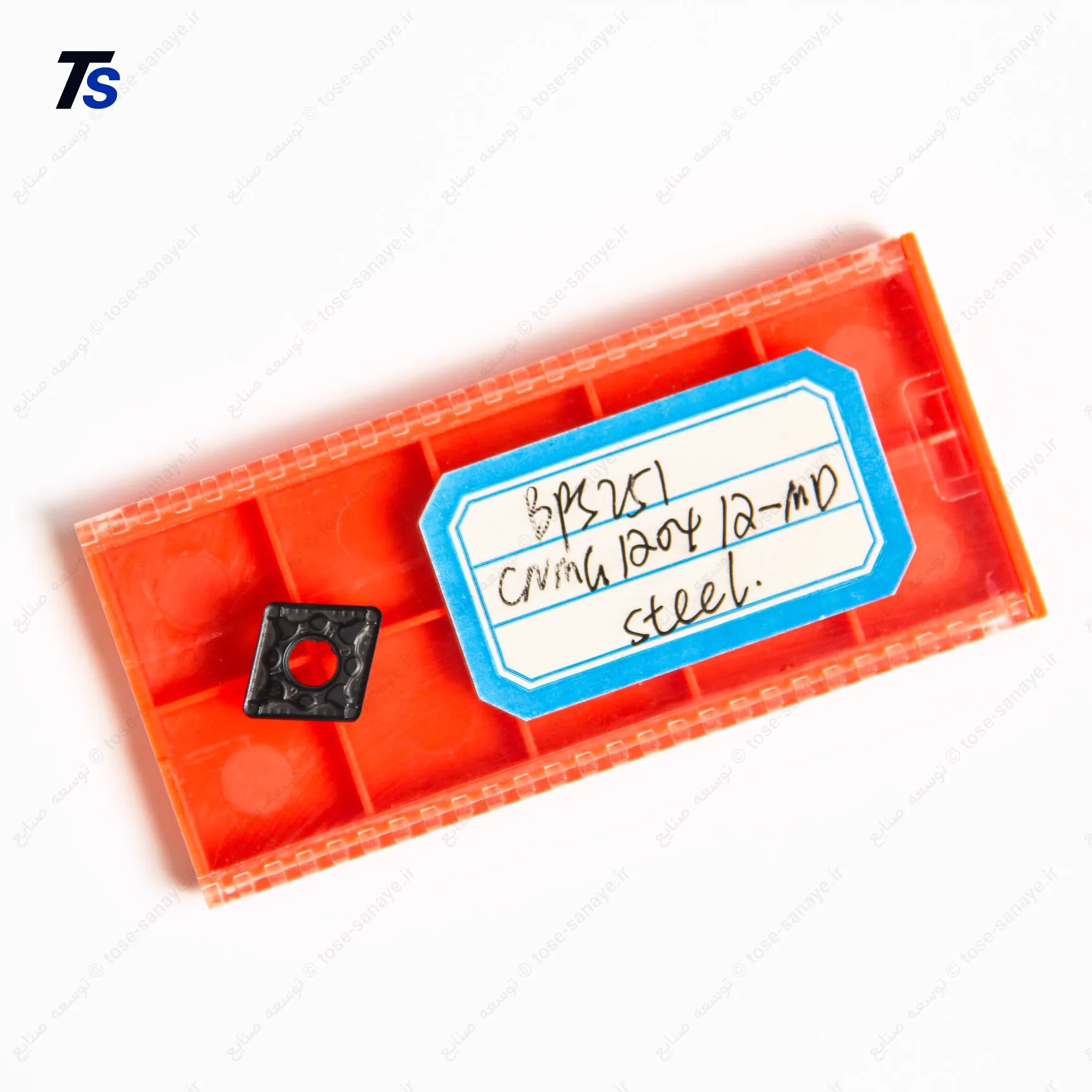

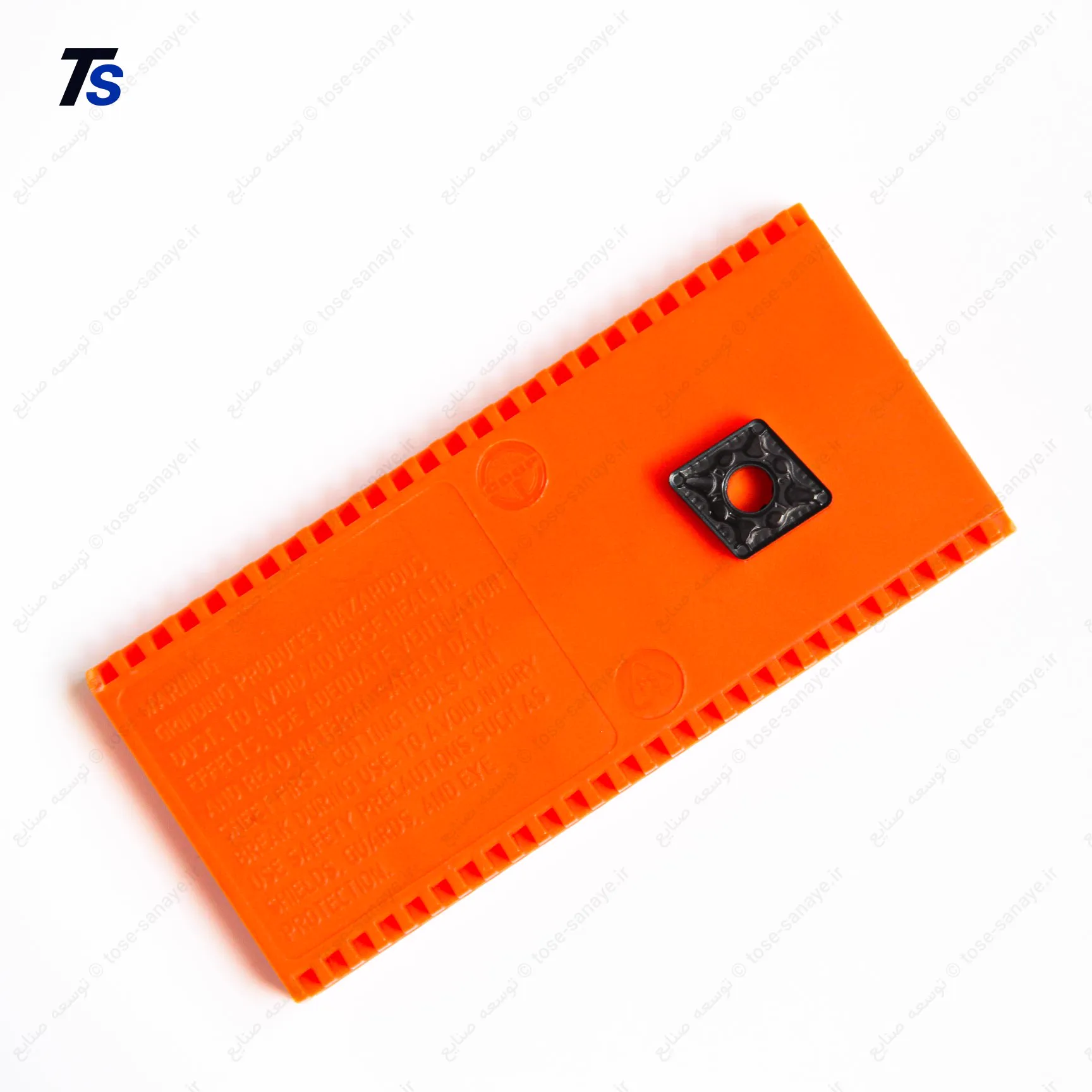

اینسرت یا الماس تراشکاری استیل CNMG 12 04 12 - MD

اینسرت تراشکاری استیل CNMG 12 04 12 - MD

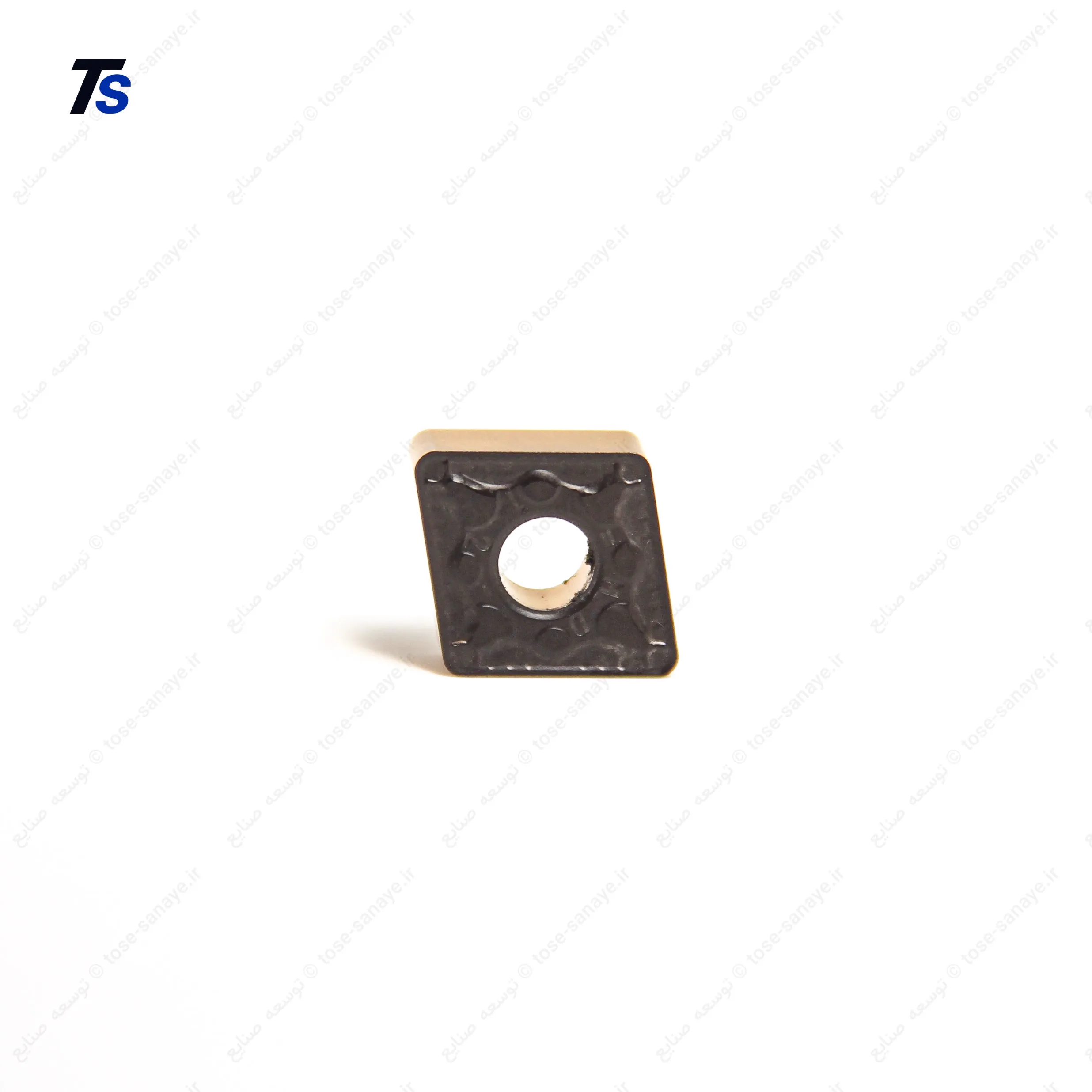

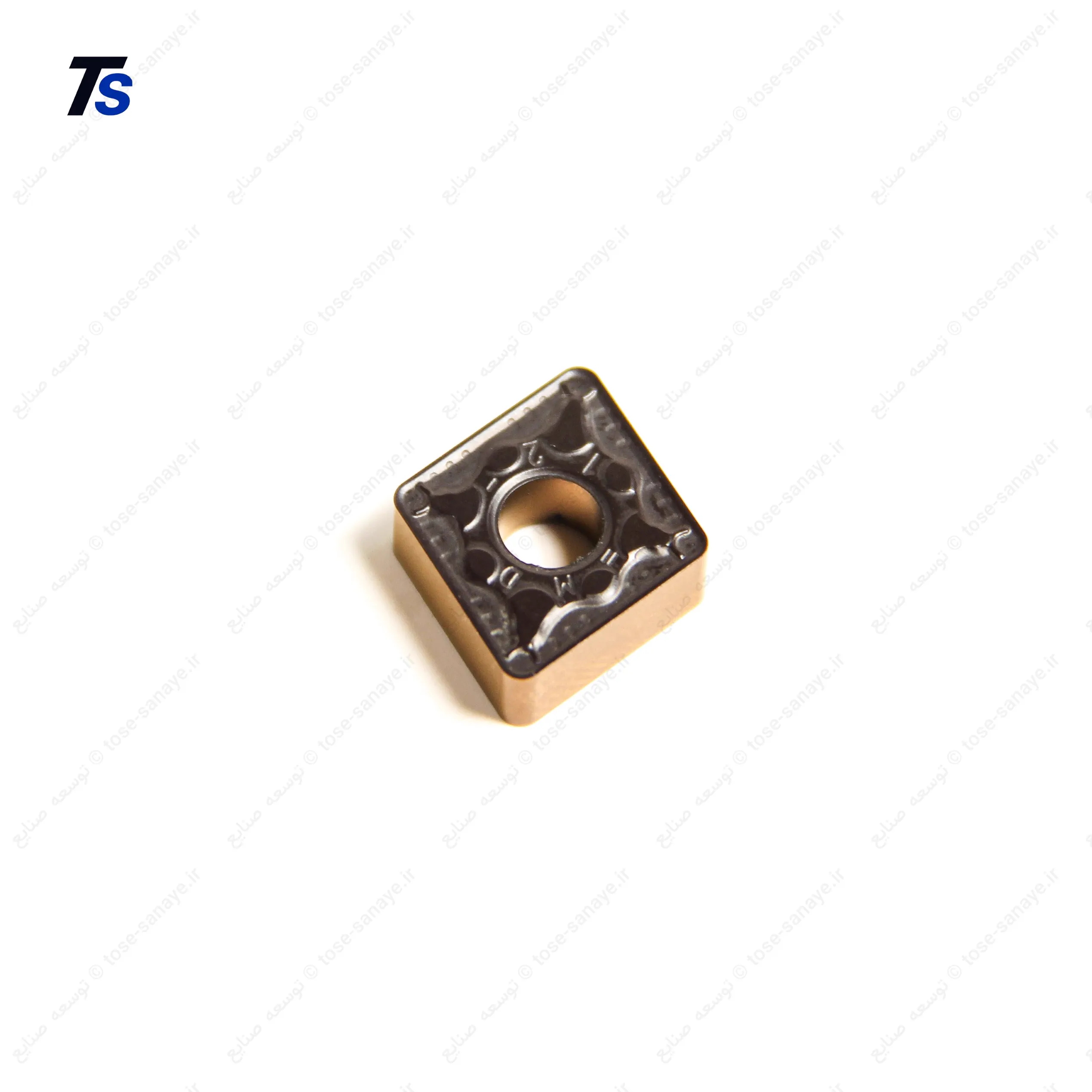

اینسرت تراشکاری CNMG 120412-MD یک الماسه کاربیدی منفی‌تراش با زاویه لوزی‌شکل ۸۰ درجه است که برای تراشکاری قطعات استیل و فولادهای زنگ‌نزن در عملیات پرداخت، نیمه‌پرداخت و براده‌برداری عمومی استفاده می‌شود. طراحی منفی و دوطرفه این اینسرت، استحکام مناسبی در برابر فشار برشی ایجاد کرده و امکان استفاده از هر دو سمت الماسه را فراهم می‌کند. کد MD معمولاً به نوع براده‌شکن محصول اشاره دارد و مشخصات دقیق آن ممکن است بر اساس برند و گرید اینسرت متفاوت باشد.

مشخصات فنی

مفهوم کد CNMG 120412

• C: شکل لوزی با زاویه ۸۰ درجه
• N: زاویه آزاد صفر درجه؛ مناسب برای اینسرت‌های منفی و مقاوم
• M: کلاس تلرانسی اینسرت
• G: وجود سوراخ مرکزی و هندسه مناسب برای سیستم کلمپ
• 12: اندازه اینسرت و قطر دایره محاطی حدود ۱۲٫۷ میلی‌متر
• 04: ضخامت اینسرت حدود ۴٫۷۶ میلی‌متر
• 12: شعاع گوشه ۱٫۲ میلی‌متر

مزایای اینسرت CNMG 120412-MD

• استحکام بالا به دلیل طراحی منفی و ضخامت مناسب
• قابلیت استفاده از دو لبه در هر سمت اینسرت
• مناسب برای تراشکاری استیل‌های آستنیتی و فولادهای زنگ‌نزن
• عملکرد پایدار در تراشکاری خارجی، پیشانی‌تراشی و پله‌تراشی
• شعاع نوک ۱٫۲ میلی‌متر برای ایجاد تعادل میان کیفیت سطح و مقاومت لبه
• مناسب برای قطعاتی با بار برشی متوسط و شرایط کاری نسبتاً پایدار
• کاهش هزینه مصرفی به دلیل چندلبه بودن اینسرت
• قابلیت نصب روی هلدرهای استاندارد CNMG

موارد استفاده

این الماسه برای عملیات زیر قابل استفاده است:

• تراشکاری خارجی قطعات استیل
• پیشانی‌تراشی
• تراشکاری شفت و بوش
• ماشین‌کاری قطعات فولاد زنگ‌نزن
• تراشکاری نیمه‌پرداخت و پرداخت
• تولید قطعات صنعتی، محورها، فلنج‌ها و اتصالات
• استفاده در دستگاه تراش CNC و برخی دستگاه‌های تراش معمولی

نکات مهم هنگام استفاده

برای رسیدن به بهترین عملکرد، اینسرت باید روی هلدر مناسب CNMG نصب و با پیچ یا سیستم کلمپ به‌طور کامل محکم شود. در تراشکاری استیل، استفاده از خنک‌کاری مناسب و تنظیم صحیح سرعت برش، پیشروی و عمق براده‌برداری اهمیت زیادی دارد. پارامترهای دقیق برش به جنس قطعه، گرید کاربید، نوع پوشش، توان دستگاه و نوع براده‌شکن MD وابسته است؛ بنابراین بهتر است مقادیر پیشنهادی سازنده همان برند مبنا قرار گیرد. گرید و پوشش اینسرت نیز باید هنگام خرید بررسی شود، زیرا کد هندسی CNMG 120412 به‌تنهایی گرید کاربیدی یا سرعت برش را مشخص نمی‌کند.

جمع‌بندی

اینسرت CNMG 120412-MD انتخابی مناسب برای تراشکاری عمومی و نیمه‌پرداخت استیل به شمار می‌رود. فرم لوزی ۸۰ درجه، طراحی منفی، ضخامت ۴٫۷۶ میلی‌متر و شعاع نوک ۱٫۲ میلی‌متر باعث می‌شود این مدل از استحکام، طول عمر و پایداری مناسبی در ماشین‌کاری قطعات فولادی و استیل برخوردار باشد. برای انتخاب دقیق‌تر، توجه به برند، گرید کاربید، نوع پوشش و محدوده کاربرد براده‌شکن MD ضروری است.
