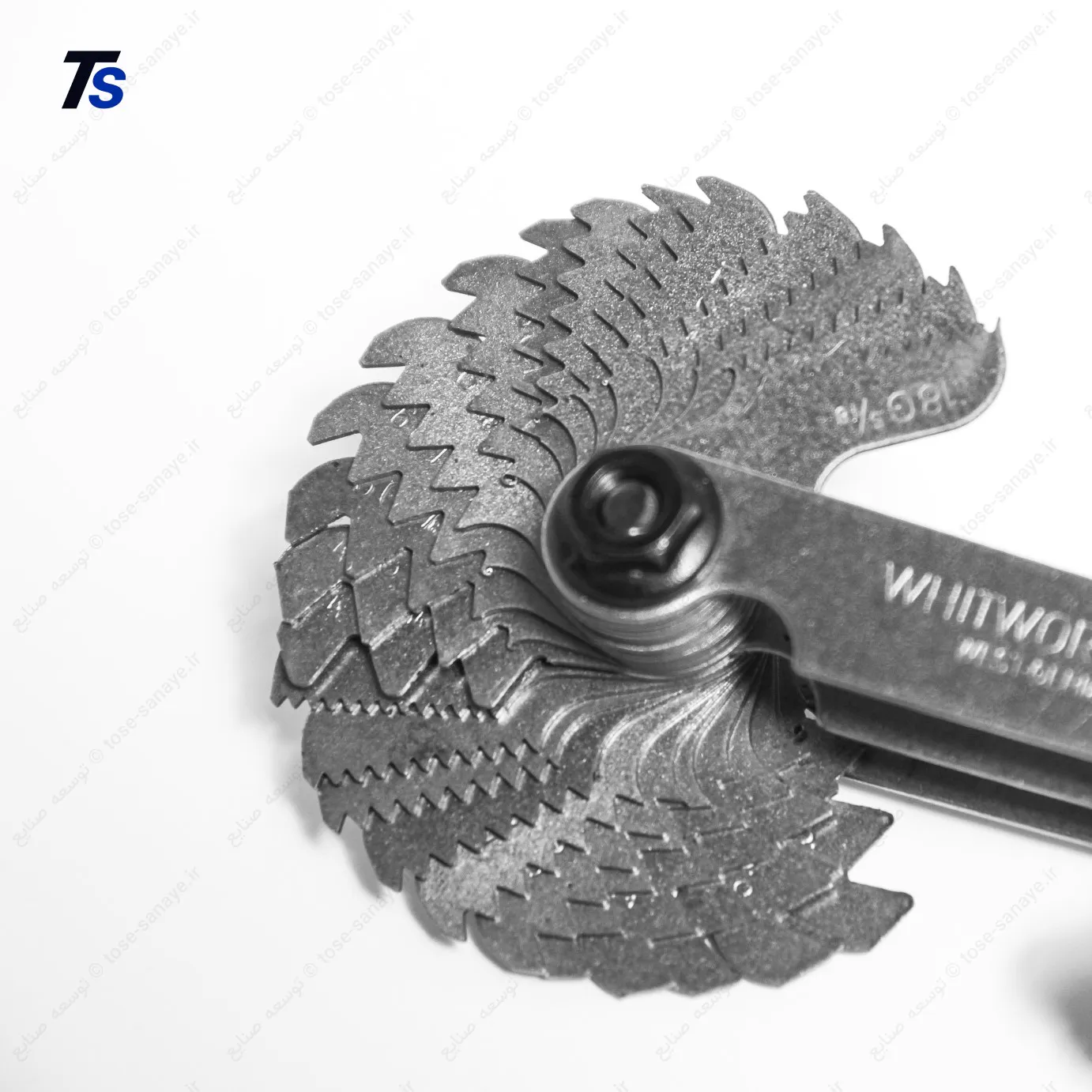

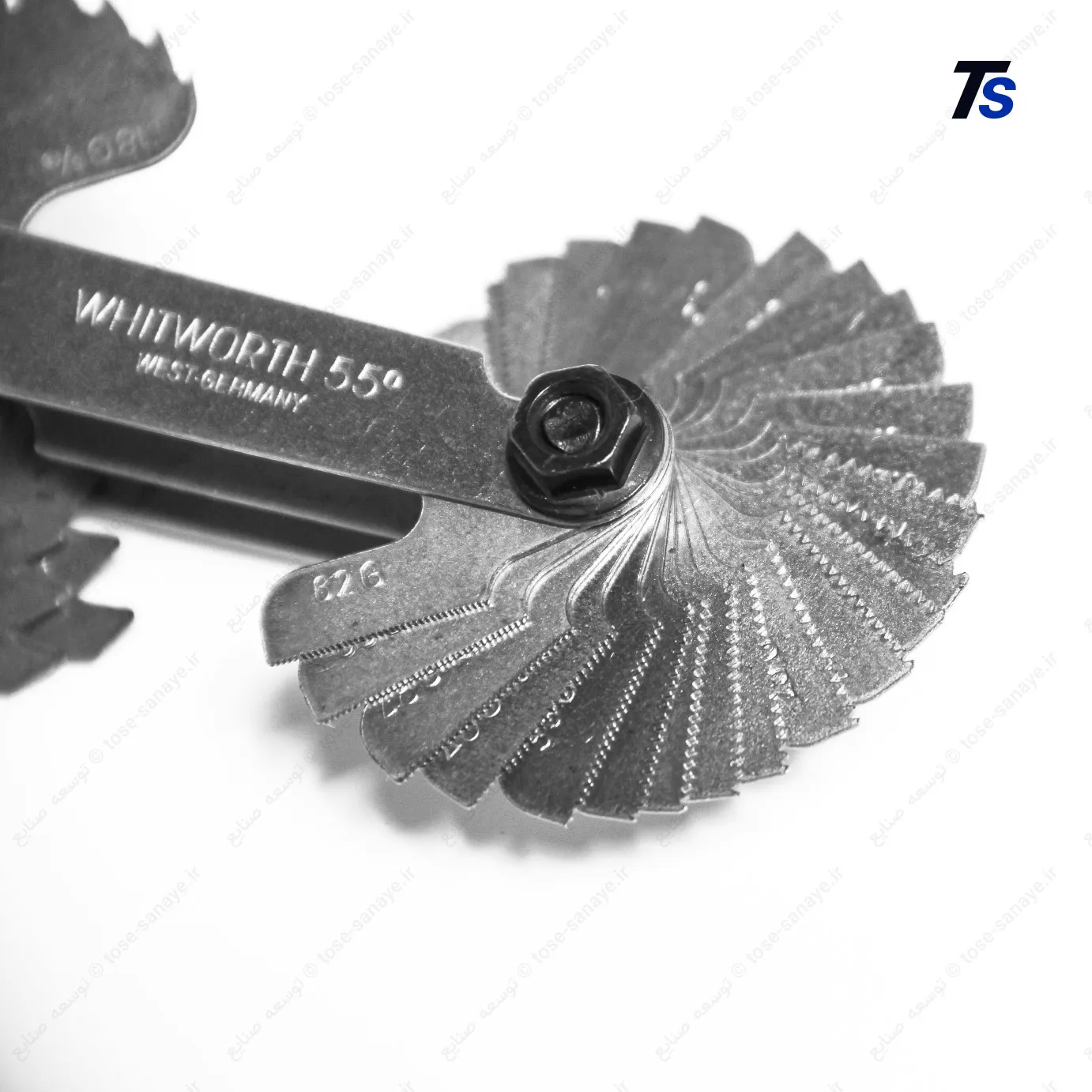

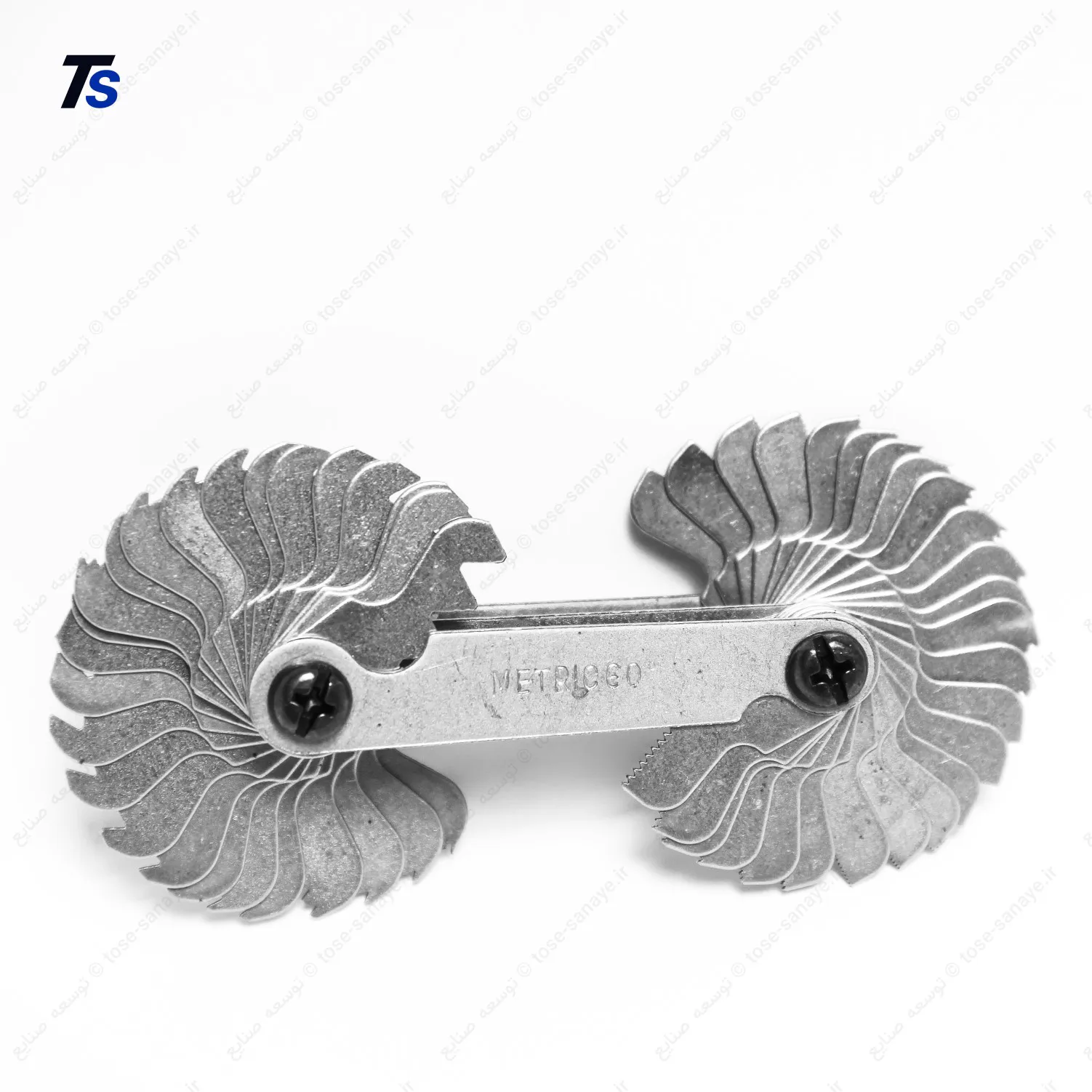

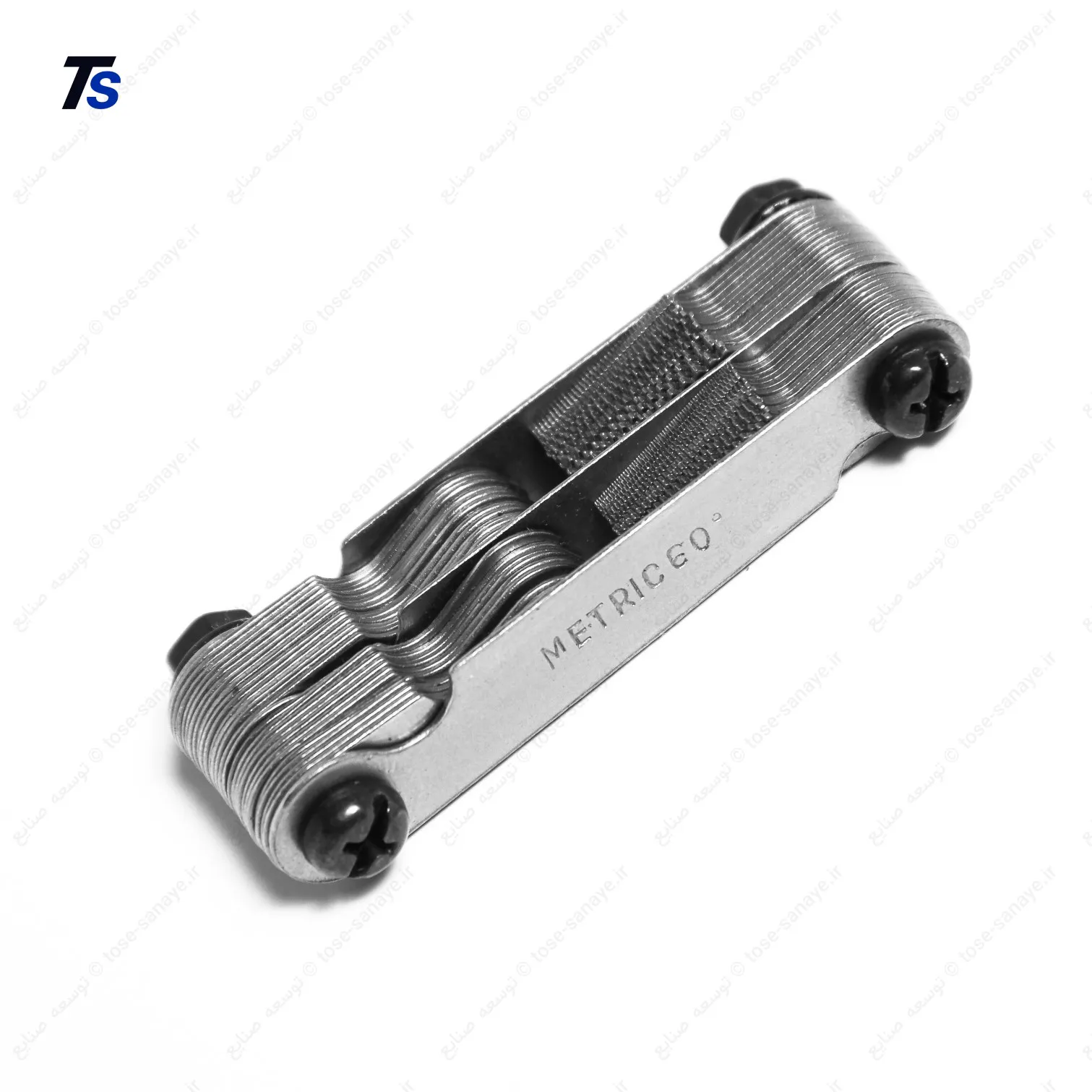

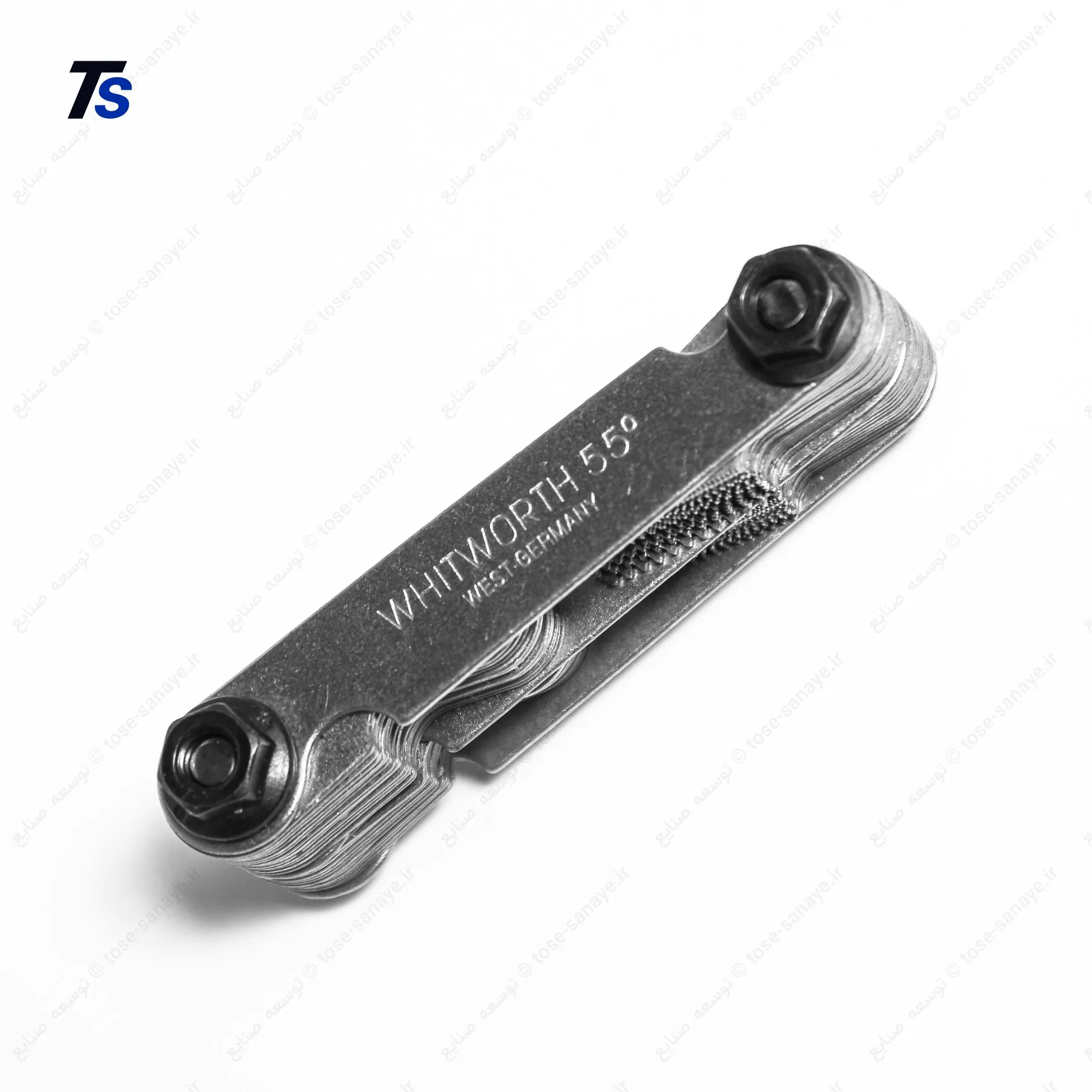

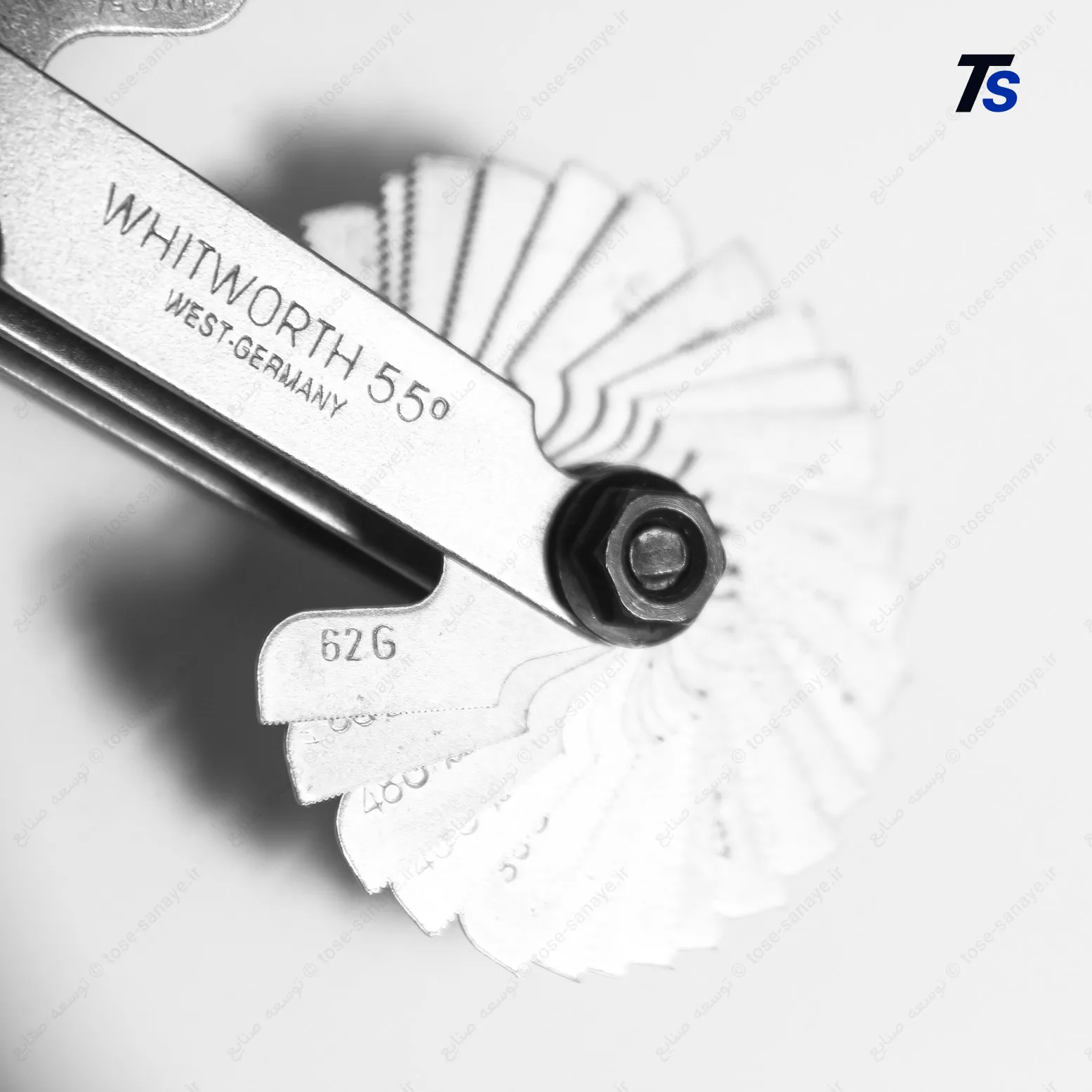

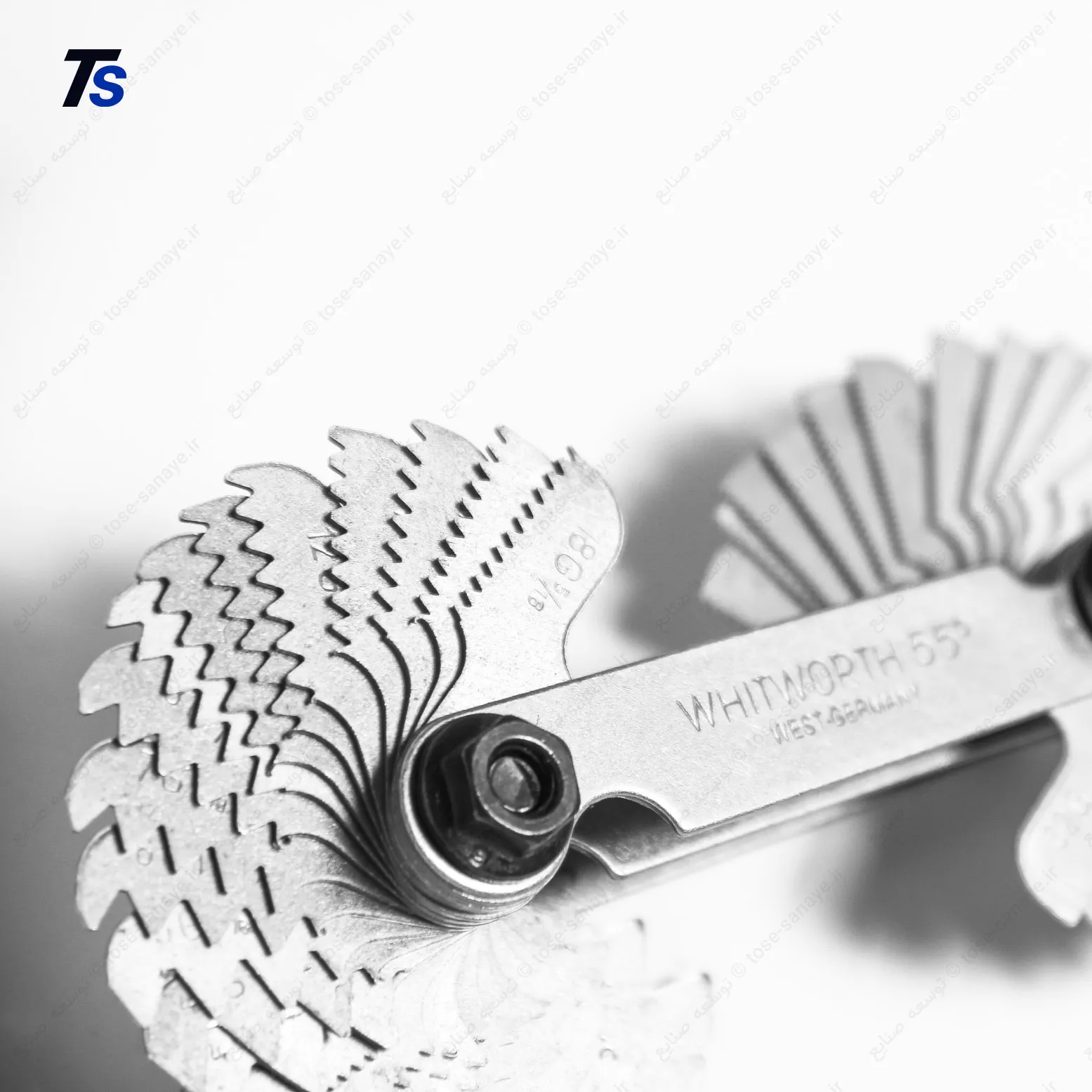

شابلون دنده 55 و 60 درجه آلمانی ابزاری دقیق برای شناسایی گام و زاویه رزوه پیچ‌ها، مهره‌ها و قطعات رزوه‌دار است. این ابزار معمولاً از چند تیغه نازک فلزی تشکیل می‌شود که روی هر تیغه، شکل دندانه و اندازه گام رزوه درج شده است.

با قرار دادن تیغه‌های شابلون روی رزوه قطعه، می‌توان تشخیص داد که رزوه مربوط به کدام استاندارد است و چه گامی دارد. استفاده از شابلون دنده باعث می‌شود بدون نیاز به حدس‌زدن یا اندازه‌گیری پیچیده، رزوه مناسب برای ساخت، تعمیر یا تعویض قطعه شناسایی شود. ابزارهای ترکیبی مشابه معمولاً برای بررسی رزوه‌های ویت‌ورث 55 درجه و رزوه‌های متریک 60 درجه طراحی می‌شوند.

مشخصات و کاربرد

• مناسب برای تشخیص گام رزوه‌های داخلی و خارجی
• دارای تیغه‌های مخصوص رزوه‌های 55 و 60 درجه
• قابل استفاده در تراشکاری، تعمیرگاه‌ها و کارگاه‌های صنعتی
• مناسب برای شناسایی رزوه پیچ، مهره، شفت و قطعات ماشین‌کاری‌شده
• کاهش خطا هنگام انتخاب قلاویز، حدیده، مهره یا ابزار تراش
• کاربردی برای کنترل اولیه قطعات رزوه‌دار پیش از اندازه‌گیری دقیق

زاویه 55 درجه در رزوه Whitworth

رزوه Whitworth یا ویت‌ورث دارای زاویه دندانه 55 درجه است. در این نوع رزوه، فرم دندانه‌ها معمولاً دارای تاج و ریشه گرد است و اندازه گام آن بر اساس تعداد دندانه در هر اینچ مشخص می‌شود.

برای مثال، اگر روی تیغه شابلون عددی مانند 20 TPI درج شده باشد، یعنی رزوه در طول یک اینچ، 20 دندانه دارد. عبارت TPI مخفف Threads Per Inch و به معنی «تعداد دندانه در هر اینچ» است.

استاندارد Whitworth بیشتر در برخی ماشین‌آلات قدیمی، تجهیزات صنعتی، قطعات بریتانیایی و بعضی موتورسیکلت‌ها و خودروهای کلاسیک دیده می‌شود. بنابراین نباید رزوه ویت‌ورث را صرفاً بر اساس نزدیک‌بودن قطر با یک رزوه متریک جایگزین کرد؛ زاویه، گام و فرم دندانه نیز باید مطابقت داشته باشد.

METRIC 60 درجه به چه معناست؟

عبارت METRIC 60° یعنی:

• رزوه از نوع متریک است؛
• زاویه دندانه‌های رزوه 60 درجه است؛
• گام رزوه بر اساس میلی‌متر اندازه‌گیری می‌شود.

در رزوه‌های متریک، برخلاف Whitworth، گام با فاصله بین دو دندانه متوالی مشخص می‌شود. برای نمونه:

• M10 × 1.5 یعنی قطر اسمی رزوه 10 میلی‌متر و گام آن 1.5 میلی‌متر است.
• M8 × 1.25 یعنی قطر اسمی 8 میلی‌متر و فاصله بین دندانه‌ها 1.25 میلی‌متر است.

بنابراین METRIC 60 درجه به معنی «رزوه متریک با زاویه دندانه 60 درجه» است؛ عدد 60 درجه به فرم و زاویه دندانه مربوط می‌شود و عدد گام، فاصله دندانه‌ها را بر حسب میلی‌متر مشخص می‌کند. رزوه متریک استاندارد و رزوه Whitworth از نظر زاویه دندانه و روش بیان گام با یکدیگر تفاوت دارند.

تفاوت Whitworth 55° و Metric 60°

روش استفاده از شابلون دنده

1. ابتدا رزوه قطعه را تمیز کنید تا براده و آلودگی باعث خطا نشود.
2. تیغه‌های شابلون را یکی‌یکی روی رزوه قرار دهید.
3. دندانه‌های تیغه باید بدون فاصله و لقی، کاملاً با دندانه‌های قطعه منطبق شوند.
4. اگر تیغه به‌درستی منطبق نشد، تیغه بعدی را امتحان کنید.
5. عدد درج‌شده روی تیغه را بخوانید.
6. مشخص کنید که عدد به صورت TPI است یا گام متریک بر حسب میلی‌متر.
7. برای اطمینان بیشتر، قطر خارجی رزوه را نیز با کولیس اندازه‌گیری کنید.

نکته مهم

شابلون دنده برای تشخیص سریع زاویه و گام رزوه بسیار مناسب است، اما برای کنترل نهایی قطعات حساس بهتر است قطر رزوه، طول درگیری و تلرانس آن نیز با ابزارهای دقیق‌تر بررسی شود. همچنین نزدیک‌بودن اندازه یک رزوه Whitworth به رزوه متریک، به معنی قابل‌جایگزین‌بودن آن‌ها نیست؛ چون تفاوت زاویه 55 و 60 درجه می‌تواند باعث درگیری ناقص، خرابی دندانه‌ها و کاهش استحکام اتصال شود.
