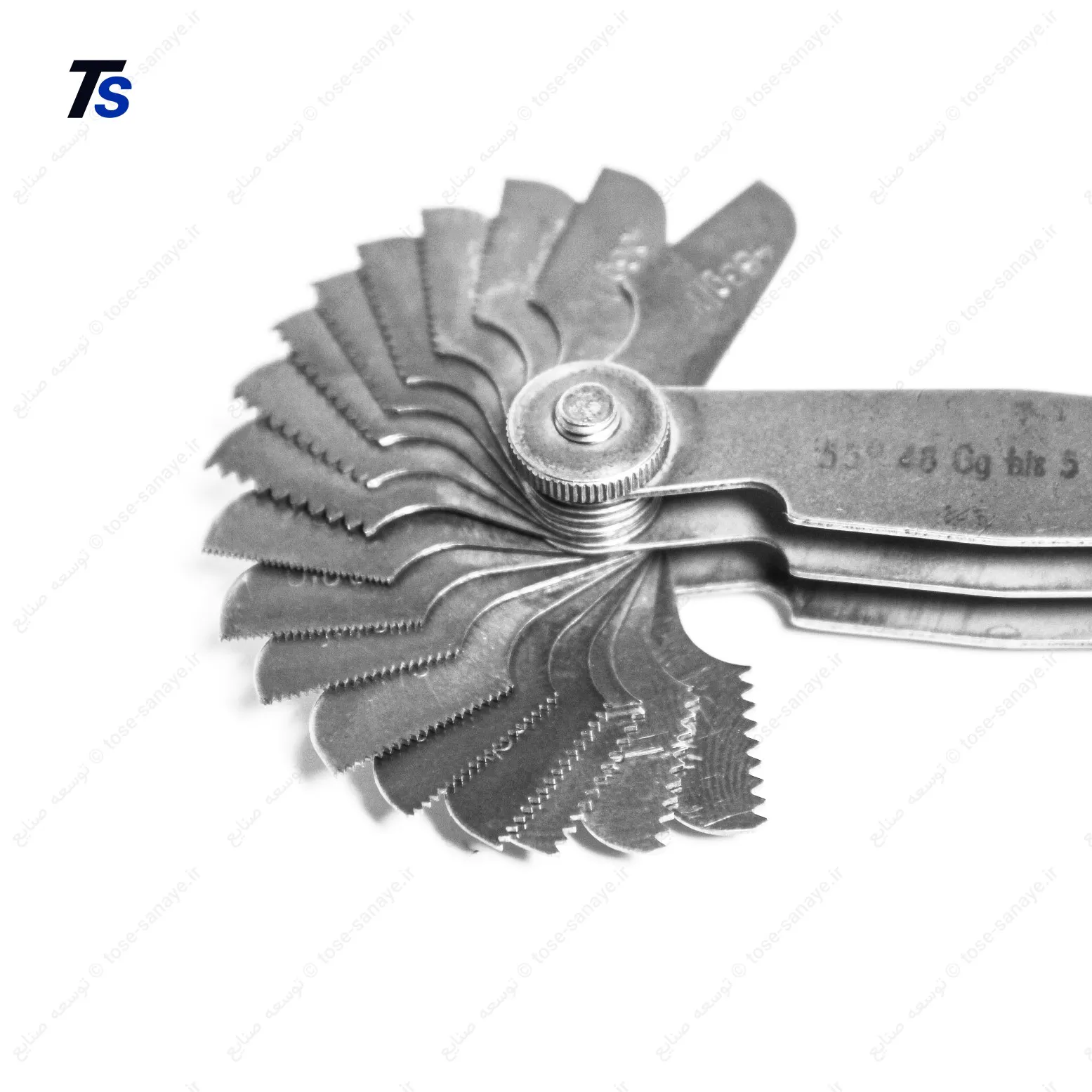

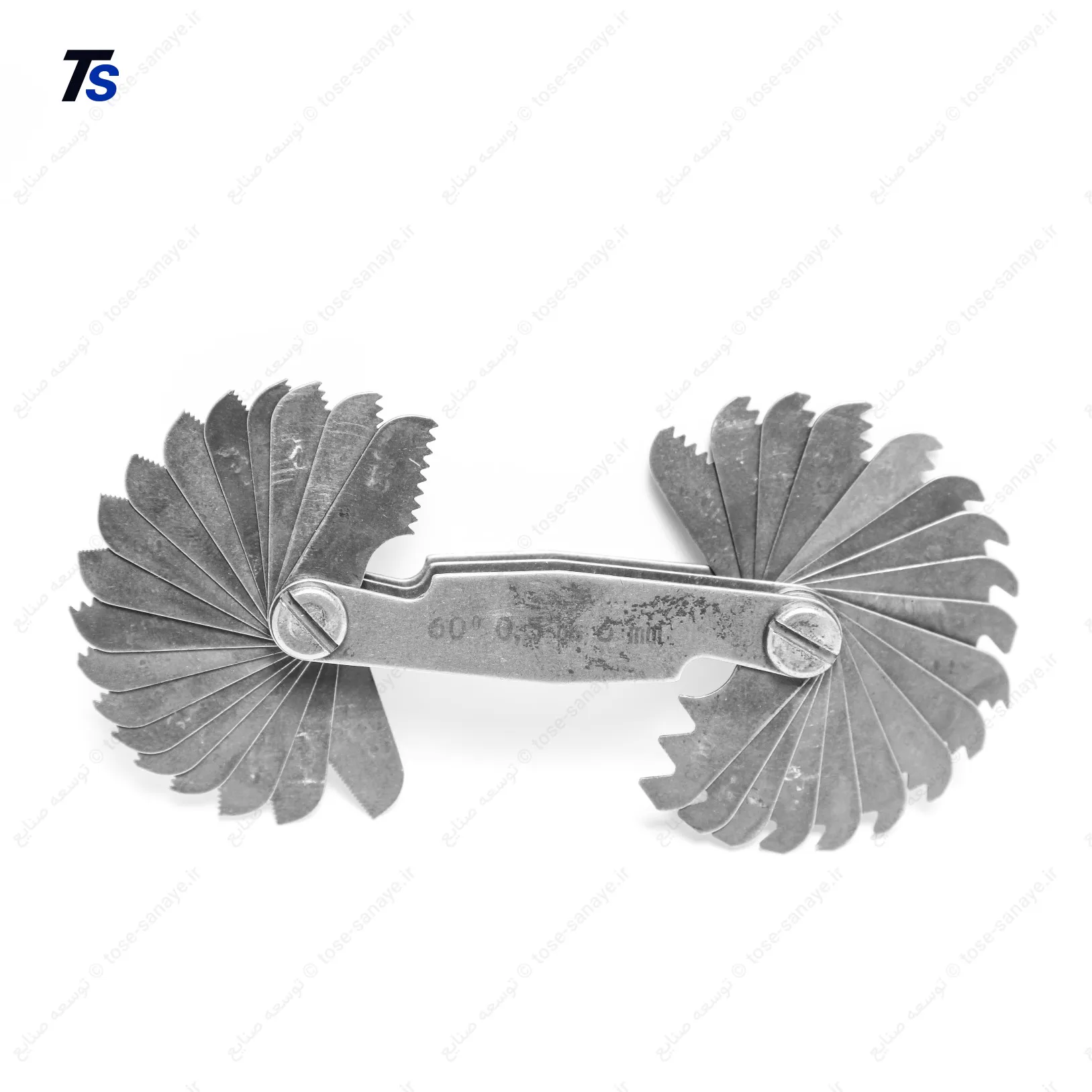

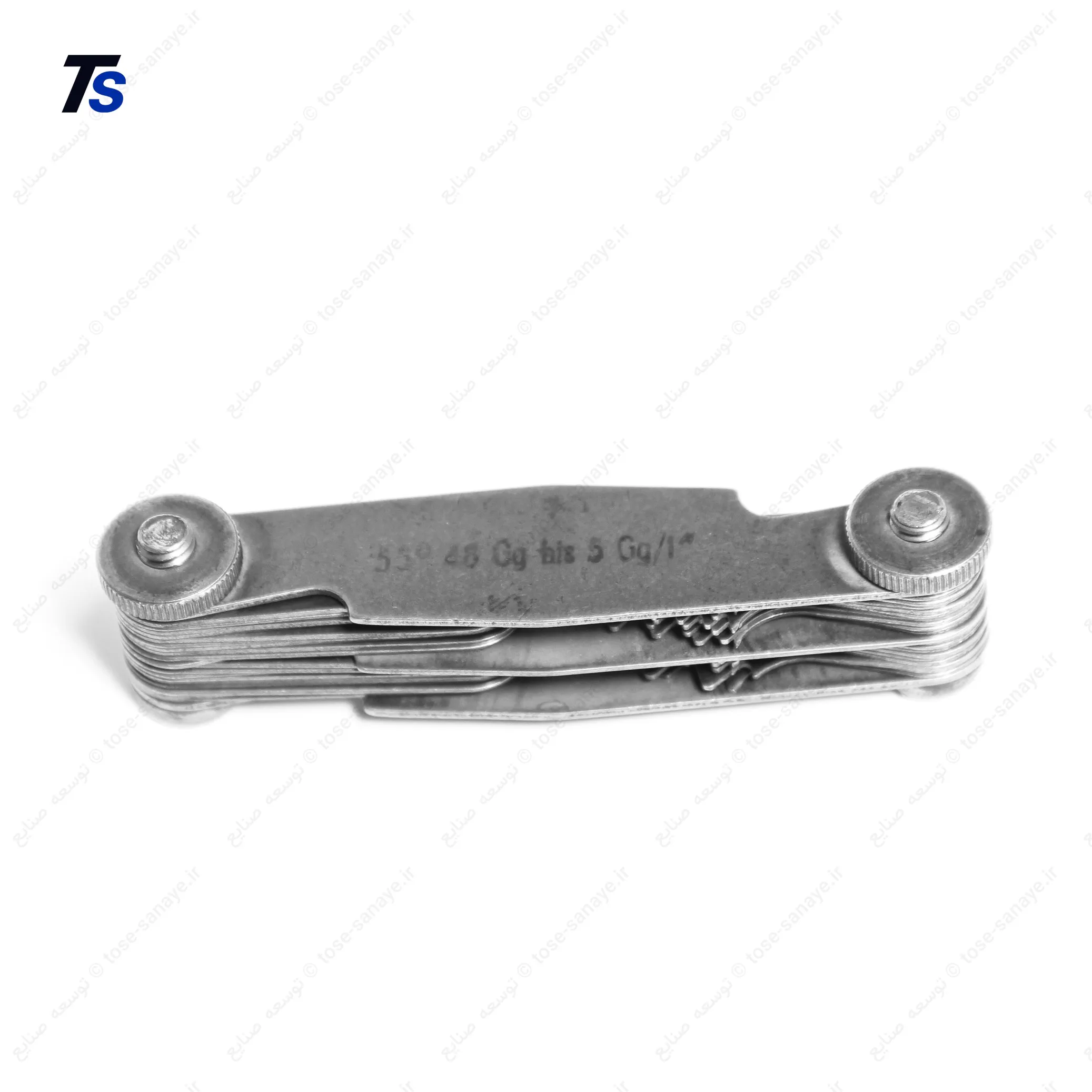

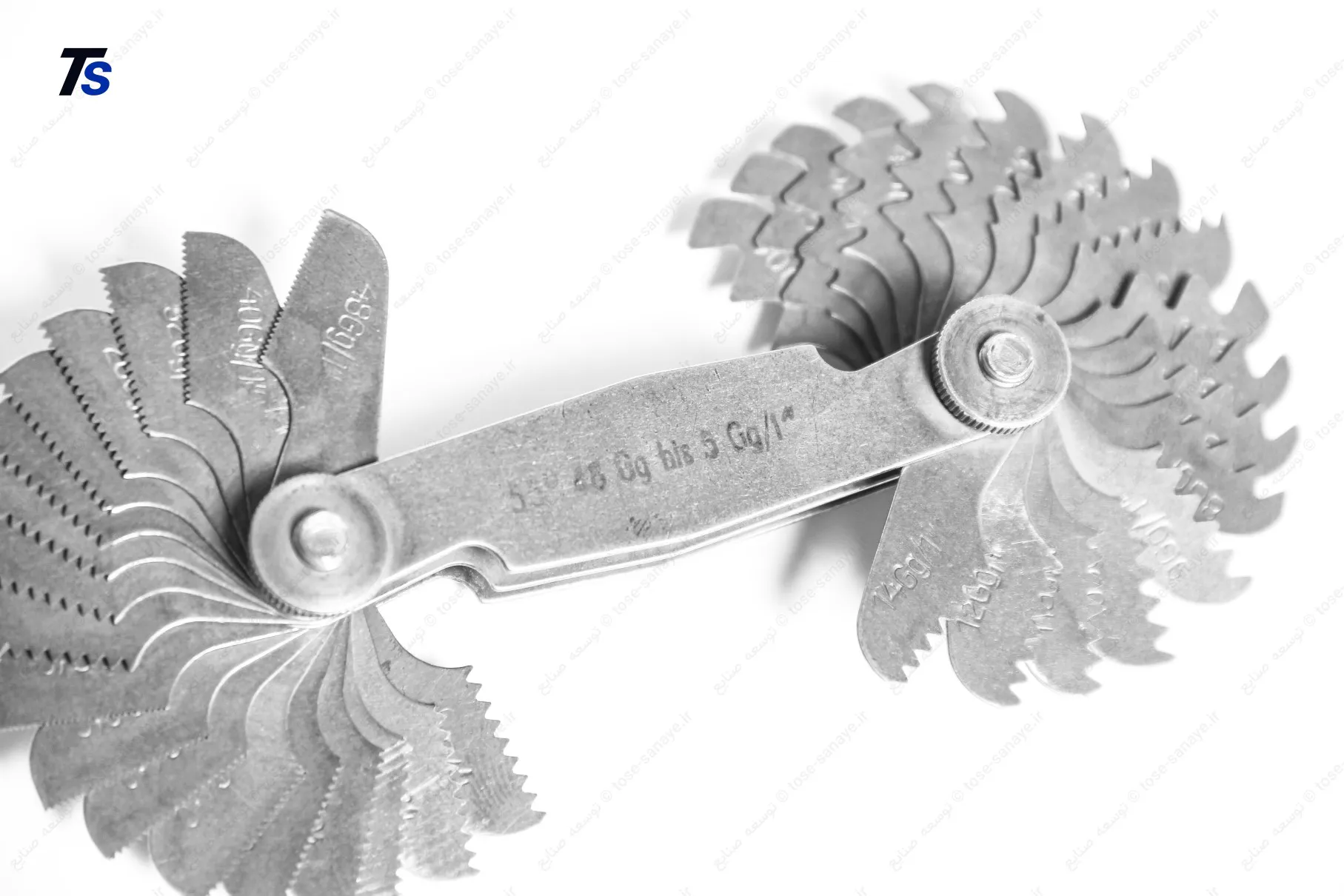

شابلون دنده 60 و 55 درجه چینی

شابلون دنده ۶۰ و ۵۵ درجه چینی یا گیج گام‌سنج رزوه، یکی از ابزارهای ضروری برای شناسایی و بررسی رزوه‌های مختلف محسوب می‌شود. این ابزار از چندین تیغه فلزی تشکیل شده است که روی هر تیغه، اندازه گام یا تعداد دنده در اینچ درج شده است. با قرار دادن تیغه مناسب روی رزوه، می‌توان گام پیچ و نوع استاندارد آن را به‌سرعت تشخیص داد.

تیغه‌های ۶۰ درجه برای بررسی رزوه‌های متریک و برخی رزوه‌های اینچی مانند استانداردهای متحدالشکل کاربرد دارند. تیغه‌های ۵۵ درجه نیز برای شناسایی رزوه‌های ویت‌ورث و برخی رزوه‌های لوله مورد استفاده قرار می‌گیرند. در رزوه‌های متریک، گام بر اساس میلی‌متر مشخص می‌شود؛ اما در رزوه‌های اینچی، تعداد دنده‌ها در هر اینچ یا TPI معیار اندازه‌گیری است.

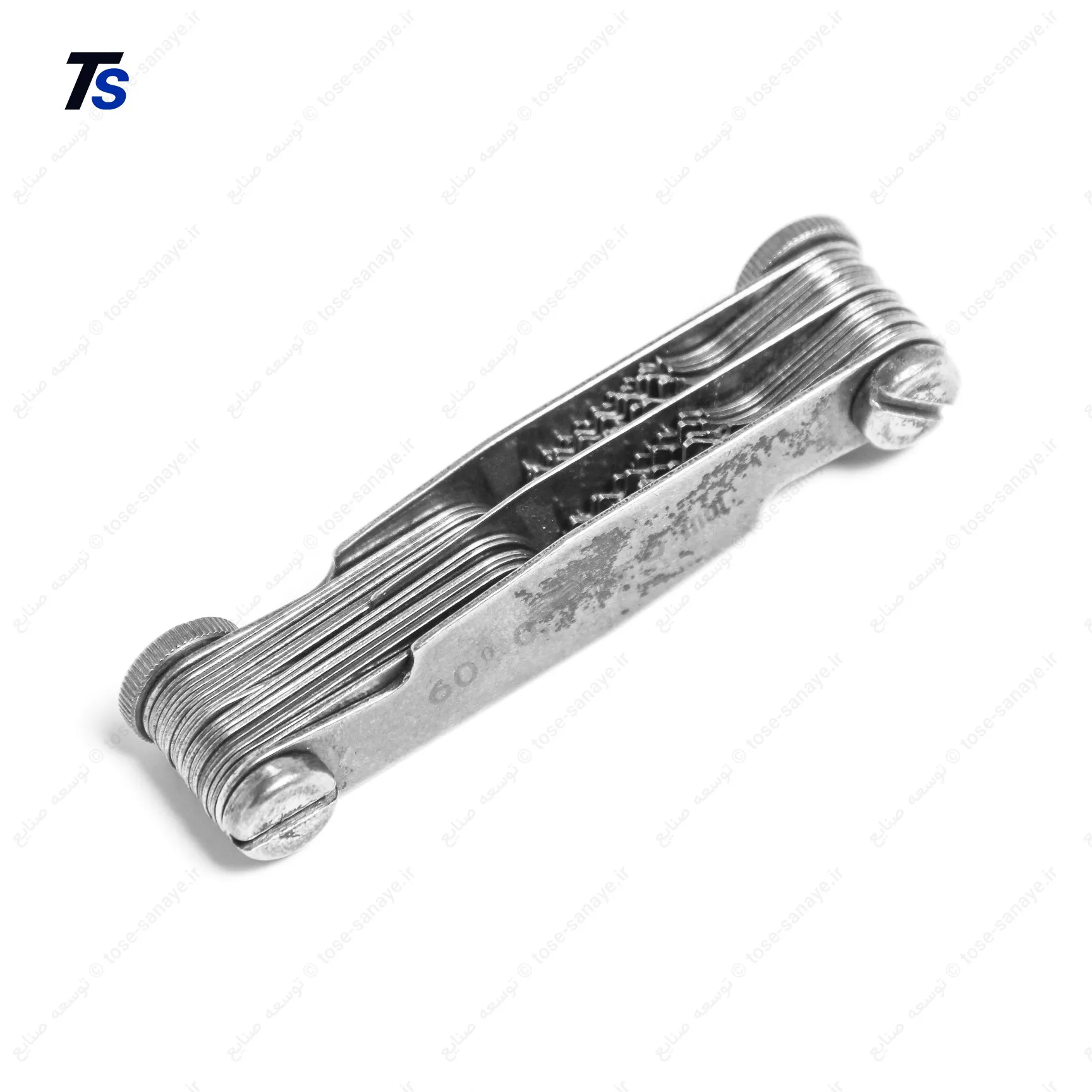

استفاده از این شابلون باعث می‌شود پیش از انتخاب قلاویز، حدیده، مهره یا ابزار برشی، نوع و گام رزوه قطعه مشخص شود و از انتخاب اشتباه ابزار و آسیب‌دیدن رزوه جلوگیری شود. طراحی تاشو و جمع‌وجور آن نیز حمل و استفاده از محصول را در محیط کارگاه آسان می‌کند.

ویژگی‌ها

• دارای تیغه‌های مخصوص زاویه ۶۰ و ۵۵ درجه
• مناسب برای تشخیص گام رزوه‌های متریک و اینچی
• قابل استفاده برای رزوه‌های ویت‌ورث و برخی رزوه‌های لوله
• درج اندازه گام یا تعداد دنده در اینچ روی تیغه‌ها
• ساخته‌شده از تیغه‌های فلزی مقاوم
• طراحی تاشو برای نگهداری و حمل آسان
• مناسب برای استفاده در تراشکاری، تعمیرگاه، تأسیسات و کنترل کیفیت
• ساخت چین با قیمت اقتصادی و کاربرد عمومی
• مناسب برای بررسی اولیه رزوه‌های خارجی و قطعات کارگاهی

روش استفاده

برای اندازه‌گیری، تیغه‌ای را انتخاب کنید که به‌صورت تقریبی با رزوه قطعه هماهنگ باشد. سپس تیغه را روی دندانه‌های پیچ یا قطعه قرار دهید. اگر دندانه‌های تیغه بدون فاصله و کاملاً با رزوه درگیر شوند، عدد درج‌شده روی تیغه، گام یا تعداد دنده رزوه را مشخص می‌کند. برای اطمینان بیشتر می‌توان قطعه و تیغه را در مقابل نور بررسی کرد؛ وجود فاصله یا عبور نور نشان می‌دهد که تیغه انتخاب‌شده مناسب نیست.

کاربردها

• شناسایی گام پیچ و مهره
• تشخیص رزوه‌های متریک و اینچی
• بررسی رزوه‌های ۵۵ درجه ویت‌ورث
• بررسی رزوه‌های ۶۰ درجه متریک
• انتخاب قلاویز و حدیده مناسب
• استفاده در تعمیر و بازسازی قطعات
• کاربرد در کارگاه‌های تراشکاری و ماشین‌کاری
• کنترل اولیه قطعات رزوه‌دار در تعمیرگاه‌ها و واحدهای صنعتی

زاویه 55 درجه در رزوه Whitworth

رزوه Whitworth یا ویت‌ورث دارای زاویه دندانه 55 درجه است. در این نوع رزوه، فرم دندانه‌ها معمولاً دارای تاج و ریشه گرد است و اندازه گام آن بر اساس تعداد دندانه در هر اینچ مشخص می‌شود.

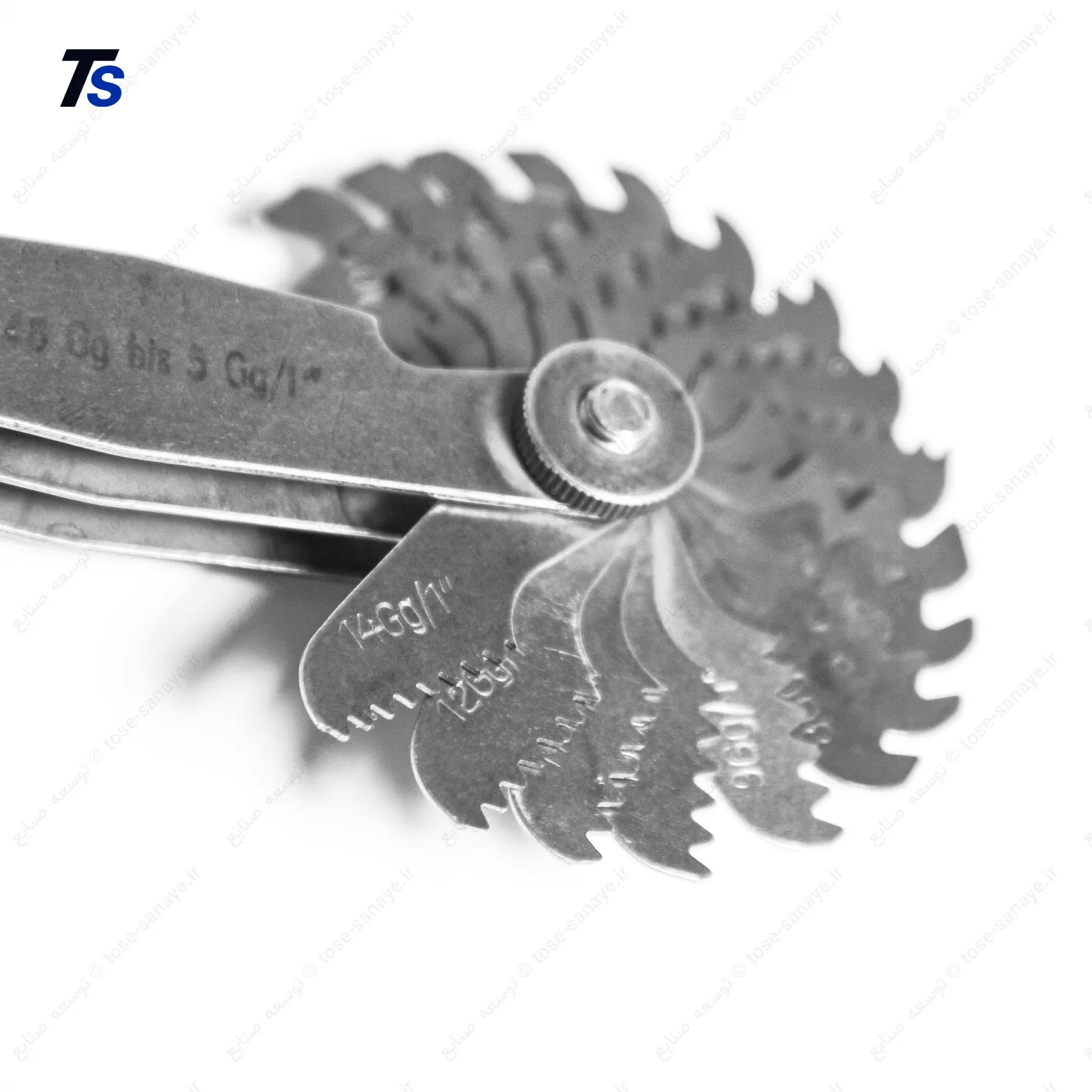

برای مثال، اگر روی تیغه شابلون عددی مانند 20 TPI درج شده باشد، یعنی رزوه در طول یک اینچ، 20 دندانه دارد. عبارت TPI مخفف Threads Per Inch و به معنی «تعداد دندانه در هر اینچ» است.

استاندارد Whitworth بیشتر در برخی ماشین‌آلات قدیمی، تجهیزات صنعتی، قطعات بریتانیایی و بعضی موتورسیکلت‌ها و خودروهای کلاسیک دیده می‌شود. بنابراین نباید رزوه ویت‌ورث را صرفاً بر اساس نزدیک‌بودن قطر با یک رزوه متریک جایگزین کرد؛ زاویه، گام و فرم دندانه نیز باید مطابقت داشته باشد.

METRIC 60 درجه به چه معناست؟

عبارت METRIC 60° یعنی:

• رزوه از نوع متریک است؛
• زاویه دندانه‌های رزوه 60 درجه است؛
• گام رزوه بر اساس میلی‌متر اندازه‌گیری می‌شود.

در رزوه‌های متریک، برخلاف Whitworth، گام با فاصله بین دو دندانه متوالی مشخص می‌شود. برای نمونه:

• M10 × 1.5 یعنی قطر اسمی رزوه 10 میلی‌متر و گام آن 1.5 میلی‌متر است.
• M8 × 1.25 یعنی قطر اسمی 8 میلی‌متر و فاصله بین دندانه‌ها 1.25 میلی‌متر است.

بنابراین METRIC 60 درجه به معنی «رزوه متریک با زاویه دندانه 60 درجه» است؛ عدد 60 درجه به فرم و زاویه دندانه مربوط می‌شود و عدد گام، فاصله دندانه‌ها را بر حسب میلی‌متر مشخص می‌کند. رزوه متریک استاندارد و رزوه Whitworth از نظر زاویه دندانه و روش بیان گام با یکدیگر تفاوت دارند.

تفاوت Whitworth 55° و Metric 60°

نکته مهم

شابلون دنده برای تشخیص سریع گام و نوع رزوه طراحی شده است و جایگزین گیج‌های دقیق برو/نرو یا تجهیزات اندازه‌گیری تخصصی برای کنترل تلرانس رزوه نیست. همچنین محدوده دقیق گام‌ها و تعداد تیغه‌های این مدل ممکن است بر اساس سری تولید یا بسته‌بندی محصول متفاوت باشد؛ بنابراین بهتر است مشخصات تیغه‌ها هنگام ثبت محصول در سایت درج شود.

- همچنین میتوانید از برند آلمانی این محصول نیز دیدن فرمایید.
