اینسرت یا الماس تراشکاری TNMG 16 04 08 - 33 T802

اینسرت تراشکاری TNMG 16 04 08-33 T802 TOSHIB

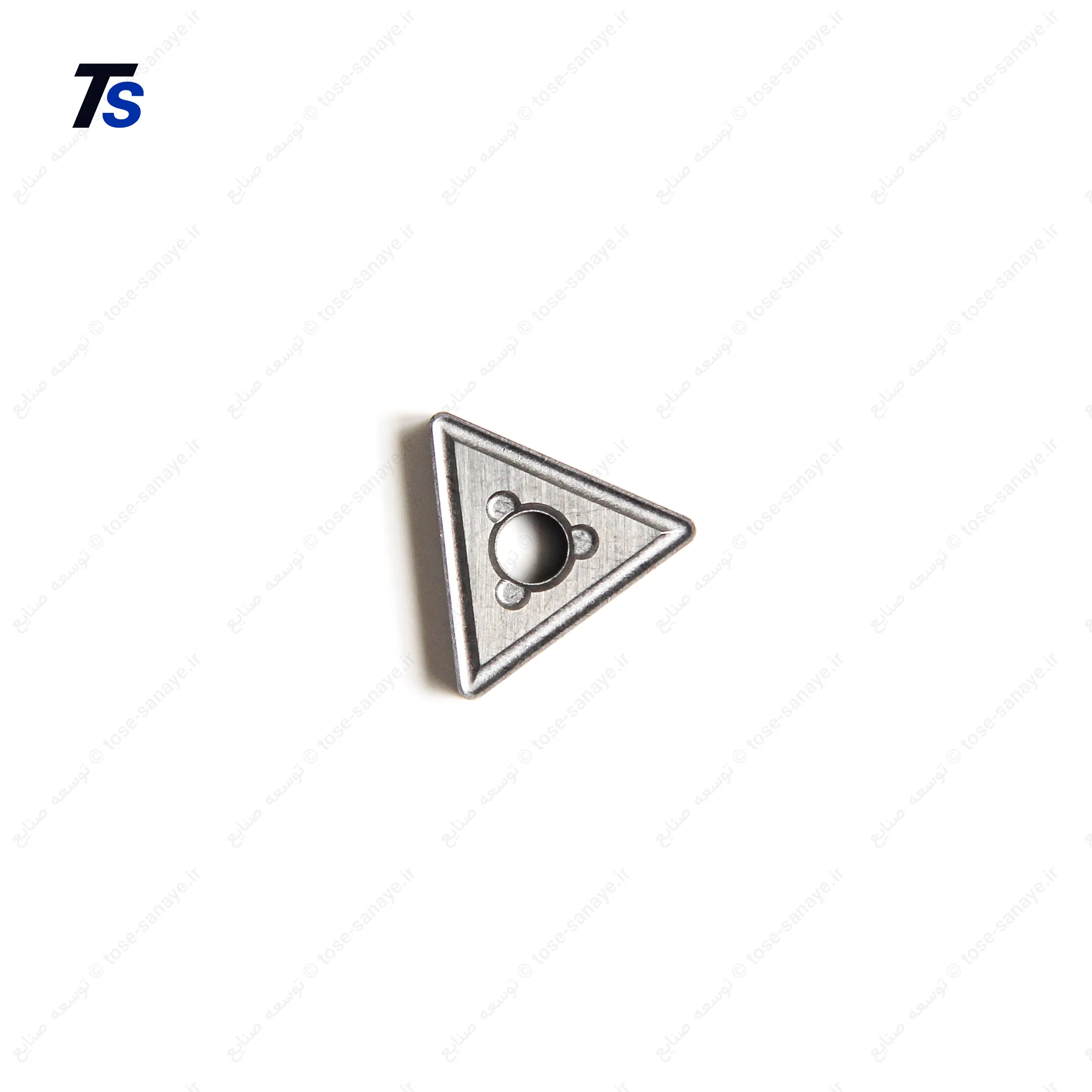

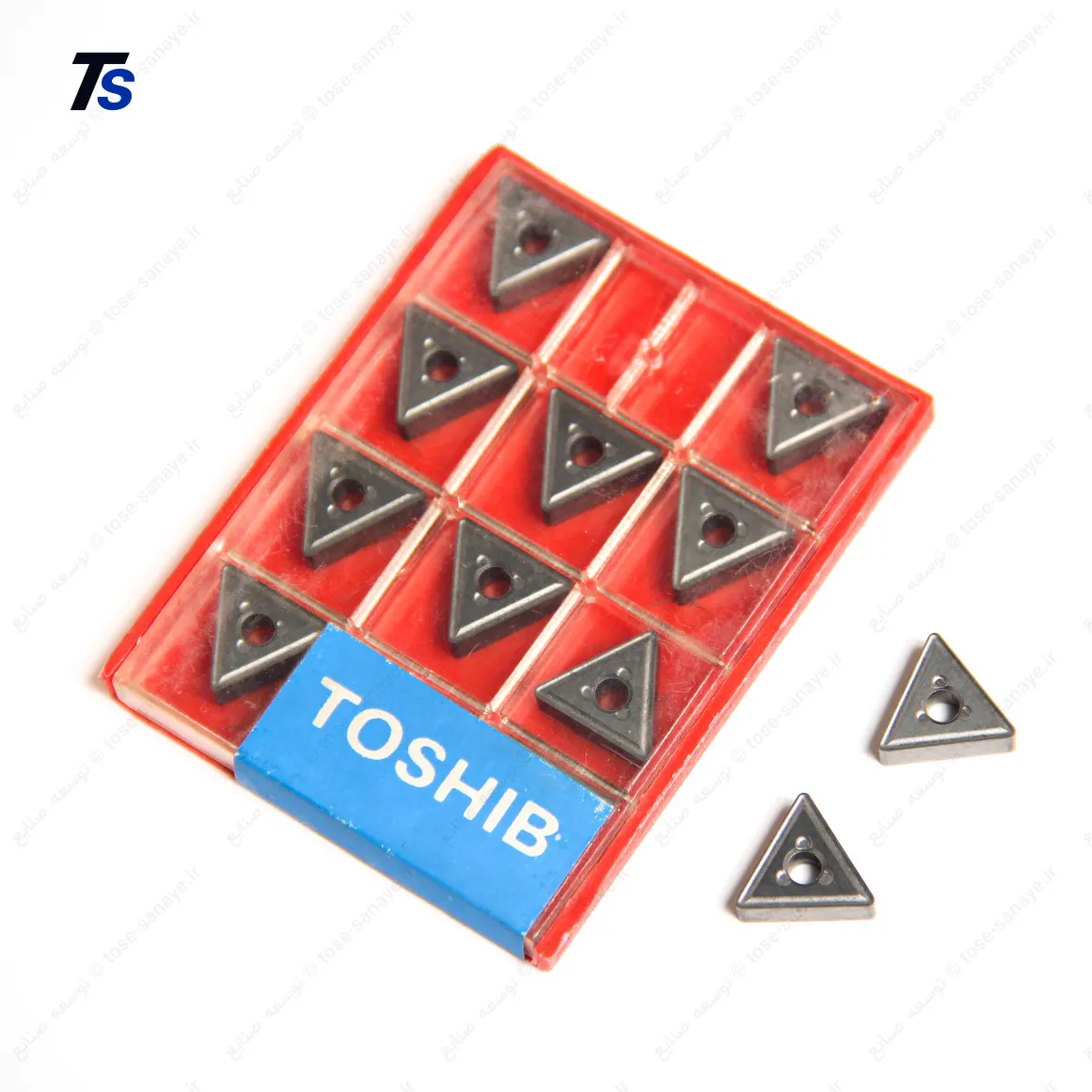

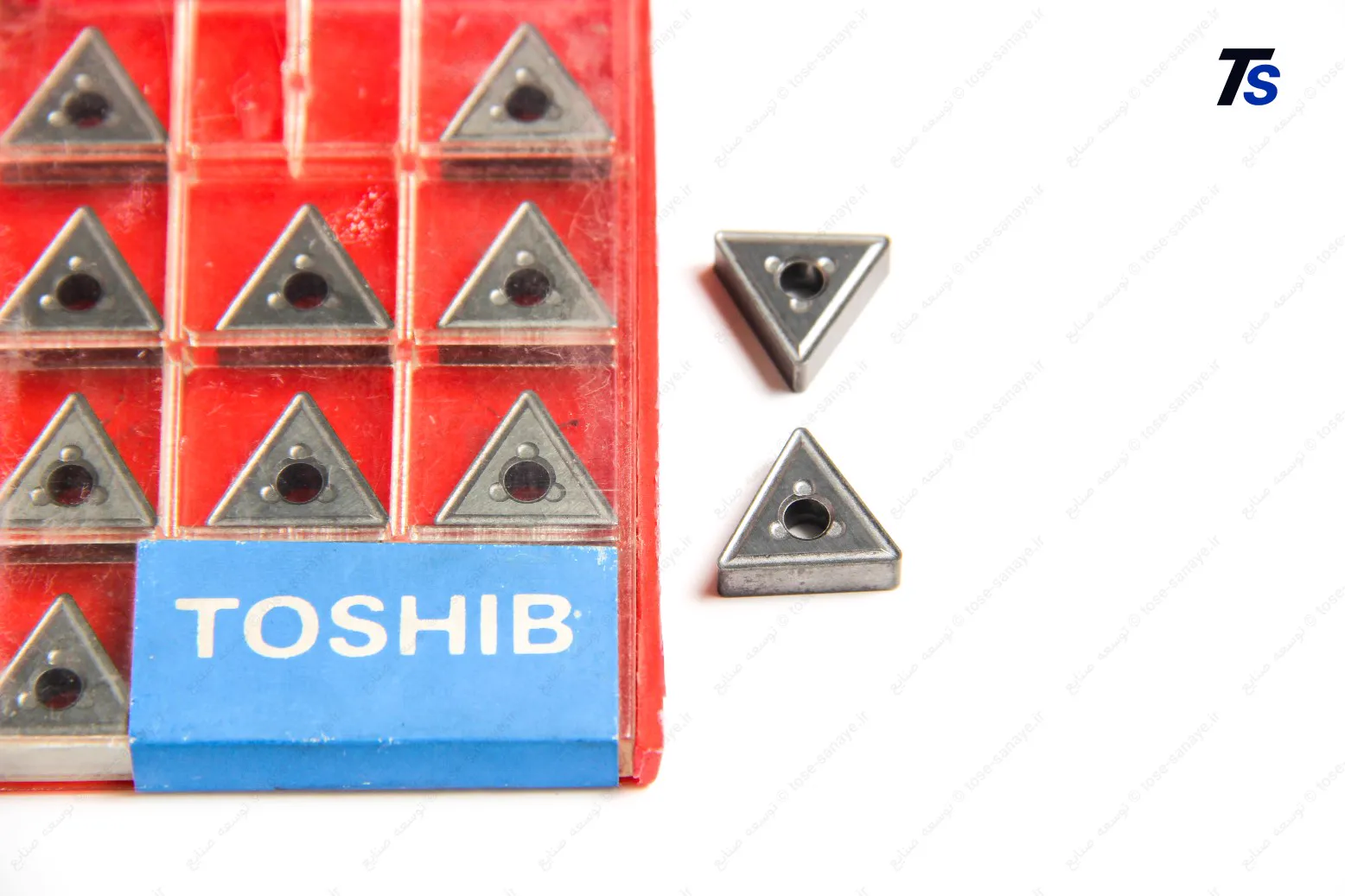

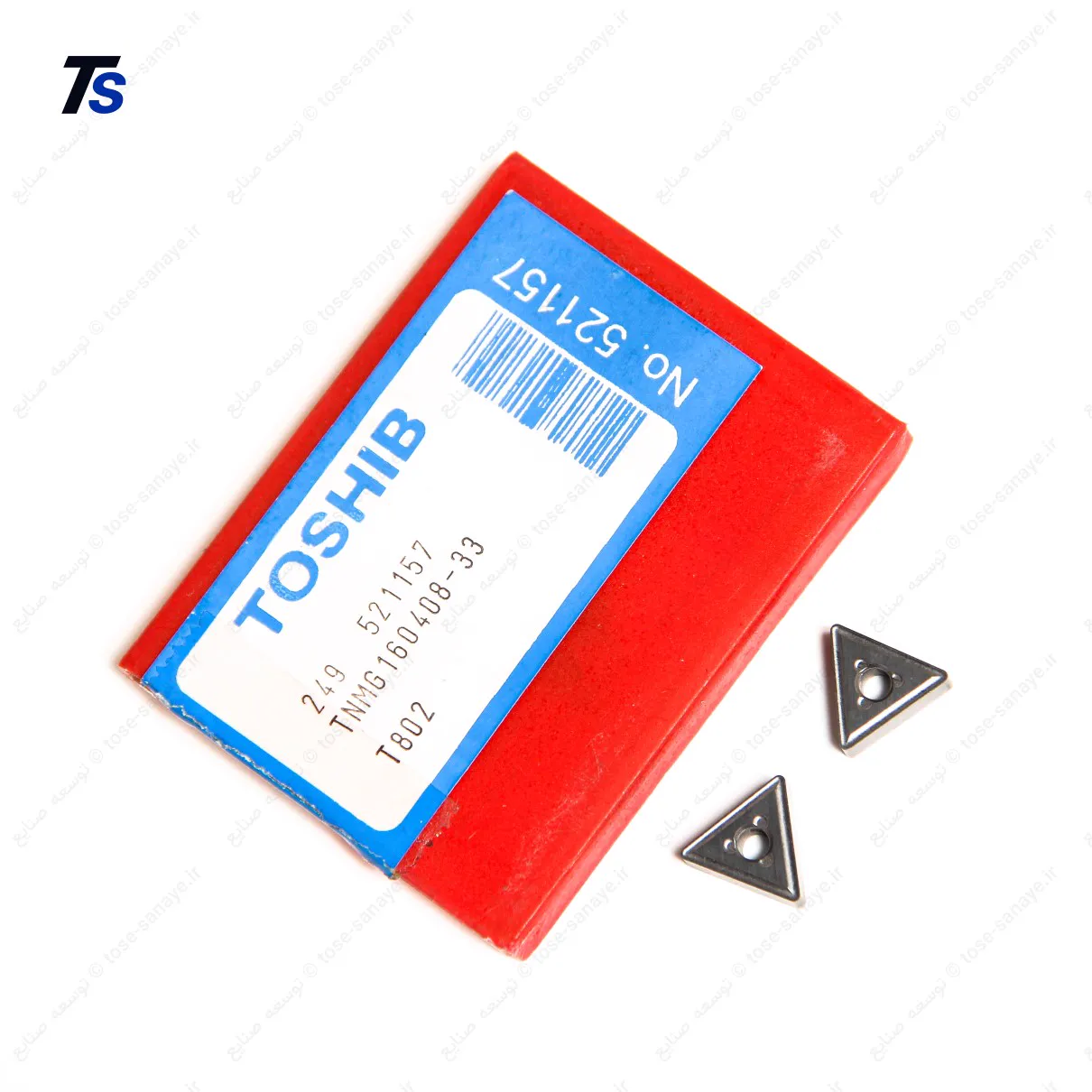

اینسرت تراشکاری TNMG 16 04 08-33 T802 یک الماسه کاربیدی مثلثی‌شکل برای عملیات تراشکاری CNC و تراشکاری معمولی است. این اینسرت دارای زاویه مثلثی ۶۰ درجه، طراحی منفی و سوراخ مرکزی برای نصب روی هلدرهای سازگار با TNMG است. طراحی منفی باعث افزایش استحکام لبه برنده شده و امکان استفاده از هر دو طرف اینسرت را فراهم می‌کند؛ در نتیجه، این مدل در مجموع تا ۶ لبه قابل استفاده دارد.

این مدل برای عملیات تراشکاری خارجی، پیشانی‌تراشی، پله‌تراشی و پرداخت یا نیمه‌پرداخت قطعات فلزی کاربرد دارد. اینسرت‌های TNMG به دلیل لبه مقاوم، برای ماشین‌کاری فولاد، چدن و برخی آلیاژهای صنعتی استفاده می‌شوند؛ البته انتخاب سرعت برش، پیشروی و عمق بار باید با توجه به جنس قطعه، وضعیت دستگاه و نوع گرید انجام شود.

مشخصات فنی TNMG 16 04 08

• شکل: مثلثی با زاویه داخلی ۶۰ درجه
• نوع اینسرت: منفی و دوطرفه
• کد استاندارد: TNMG
• سایز اینسرت: 16
• ضخامت: حدود ۴٫۷۶ میلی‌متر
• شعاع نوک: ۰٫۸ میلی‌متر
• کاربرد: تراشکاری خارجی، پیشانی‌تراشی و نیمه‌پرداخت
• جنس: کاربید تنگستن، مطابق گرید درج‌شده روی محصول
• هلدر موردنیاز: هلدر مخصوص اینسرت TNMG با ابعاد متناظر

در کد TNMG 16 04 08، عدد 16 به سایز اینسرت، 04 به ضخامت و 08 به شعاع گوشه یا نوک اینسرت اشاره دارد. در سیستم‌های متداول، TNMG 160408 به اینسرتی با شعاع نوک ۰٫۸ میلی‌متر گفته می‌شود.

معنی T802 چیست؟

کد T802 یک کد گرید یا کلاس متریال برشی است که توسط سازنده برای شناسایی ترکیب کاربیدی، ساختار زیرلایه، پوشش و محدوده کاربرد اینسرت استفاده می‌شود. به بیان ساده، T802 مشخص می‌کند اینسرت از چه نوع کاربید و مشخصات عملکردی برخوردار است و برای چه شرایطی از ماشین‌کاری مناسب‌تر است.

نکته مهم این است که کدهای گرید مانند T802 کاملاً یکسان و عمومی نیستند و ممکن است مشخصات دقیق آن‌ها در هر برند متفاوت باشد. بنابراین برای اعلام دقیق مناسب‌بودن آن برای فولاد، چدن، استنلس‌استیل یا سایر مواد، باید کاتالوگ همان سازنده یا اطلاعات درج‌شده روی بسته‌بندی بررسی شود. بهتر است در صفحه محصول، بدون داشتن کاتالوگ رسمی، محدوده دقیق جنس قطعه و پارامترهای برش به‌صورت قطعی اعلام نشود.

عدد 33 نشانگر چیست؟

عدد 33 که به‌صورت -33 بعد از کد TNMG 160408 آمده است، معمولاً کد اختصاصی سازنده برای هندسه اینسرت، فرم براده‌شکن یا نوع کاربرد آن است. این عدد بخشی از ابعاد استاندارد TNMG نیست و با عددهای 16، 04 و 08 تفاوت دارد.

به‌طور معمول، کد -33 می‌تواند اطلاعاتی درباره موارد زیر ارائه کند:

• فرم و هندسه براده‌شکن؛
• محدوده پیشنهادی پیشروی؛
• مناسب‌بودن برای تراشکاری سبک، متوسط یا خشن؛
• شکل لبه برنده و کنترل براده؛
• جهت یا نوع کاربرد در کاتالوگ اختصاصی سازنده.

بنابراین 33 نشان‌دهنده شعاع نوک نیست؛ شعاع نوک این مدل از عدد 08 مشخص می‌شود و برابر با حدود ۰٫۸ میلی‌متر است. همچنین عدد 33 به‌تنهایی بیانگر ضخامت یا اندازه اینسرت نیست و برای تفسیر دقیق آن باید جدول کدگذاری همان برند در دسترس باشد.

مزایای محصول

• لبه برنده مقاوم در برابر سایش؛
• امکان استفاده از دو طرف اینسرت؛
• برخورداری از چند لبه قابل استفاده و کاهش هزینه تعویض ابزار؛
• مناسب برای تراشکاری قطعات فولادی و آلیاژی، با توجه به گرید و شرایط برش؛
• قابلیت استفاده در دستگاه‌های تراش CNC و تراش‌های معمولی مجهز به هلدر TNMG؛
• شعاع نوک ۰٫۸ میلی‌متر برای ایجاد تعادل مناسب بین استحکام لبه و کیفیت سطح
