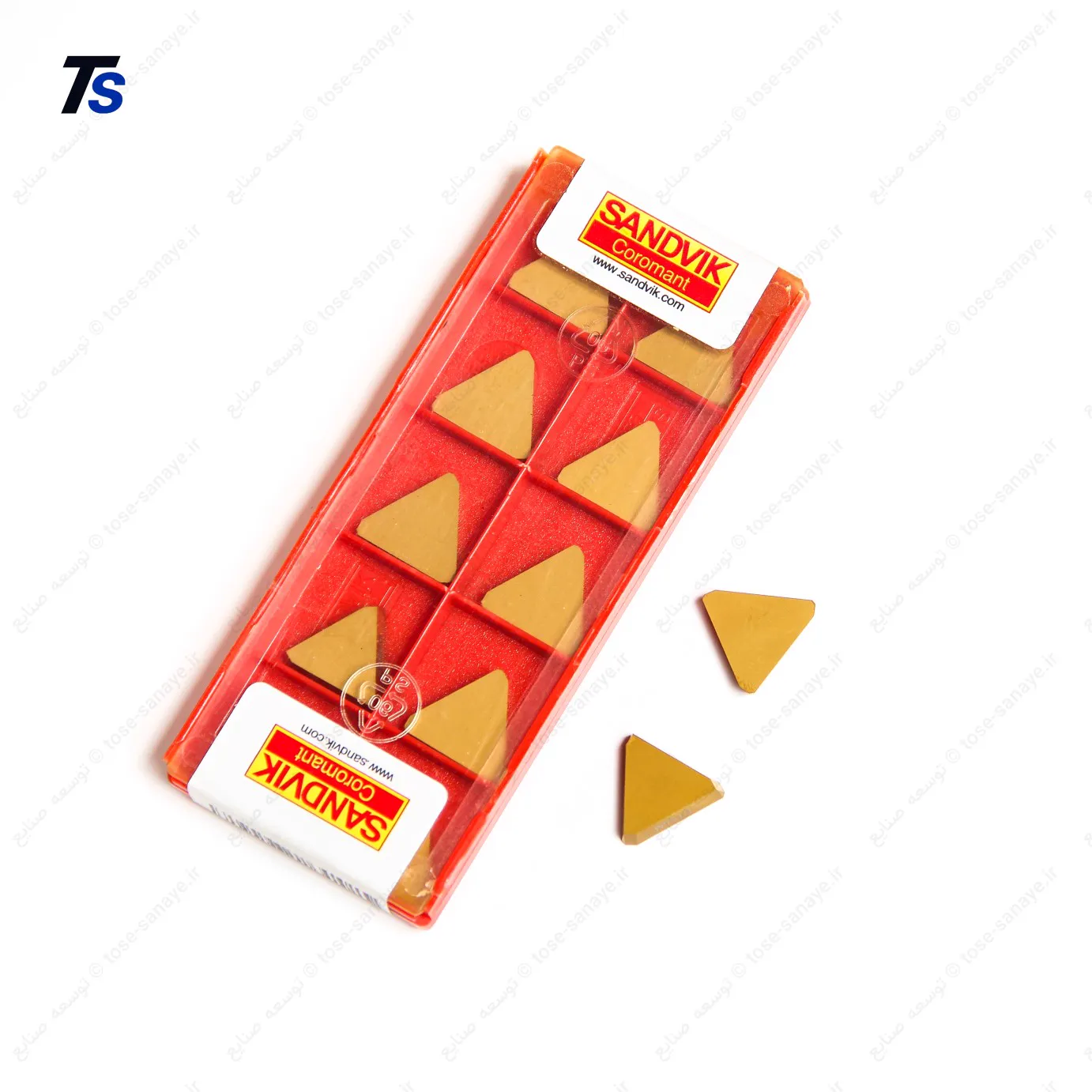

اینسرت یا الماس تراشکاری سندویک TPKN 16 03 PDR

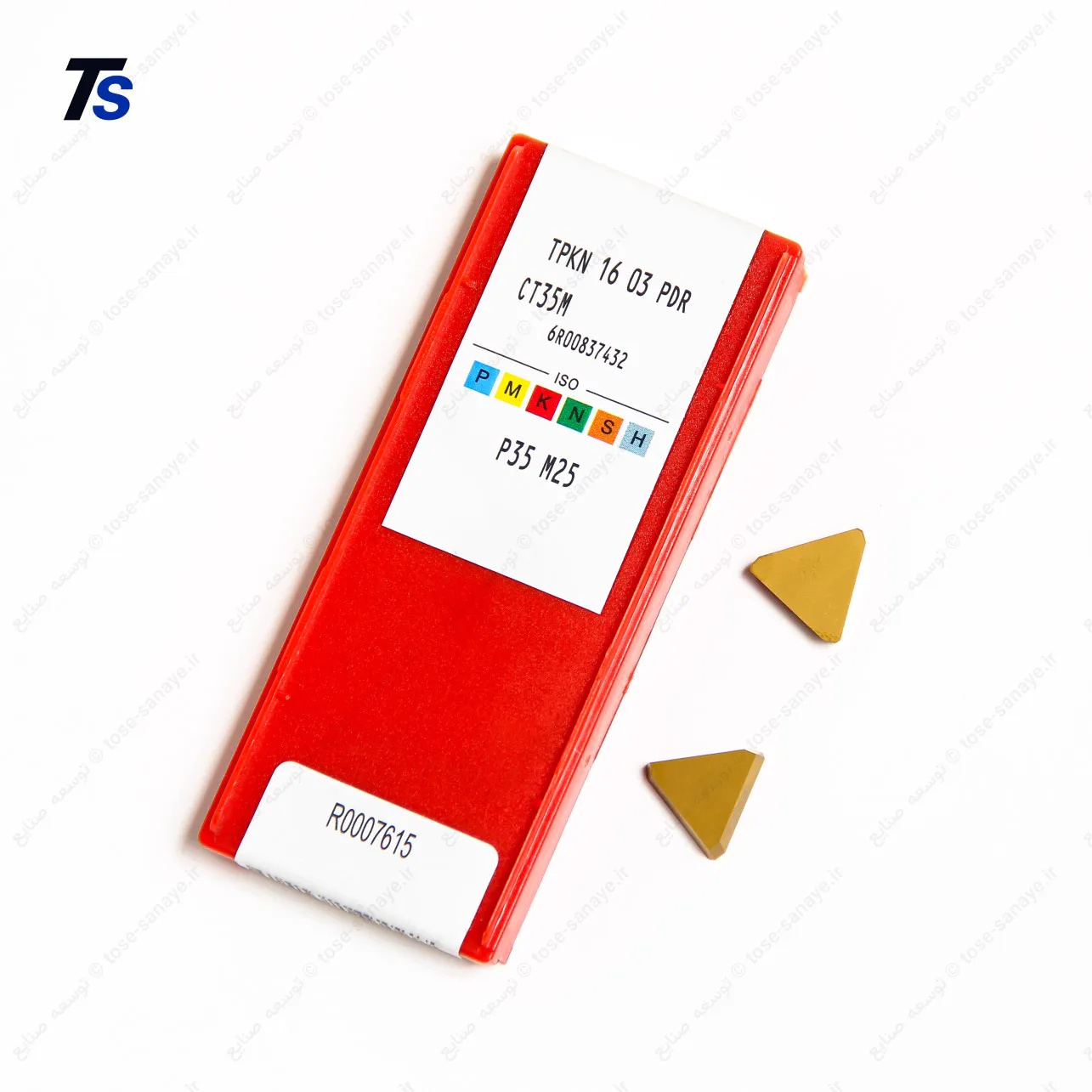

اینسرت  سندویک TPKN 16 03 PDR CT35M

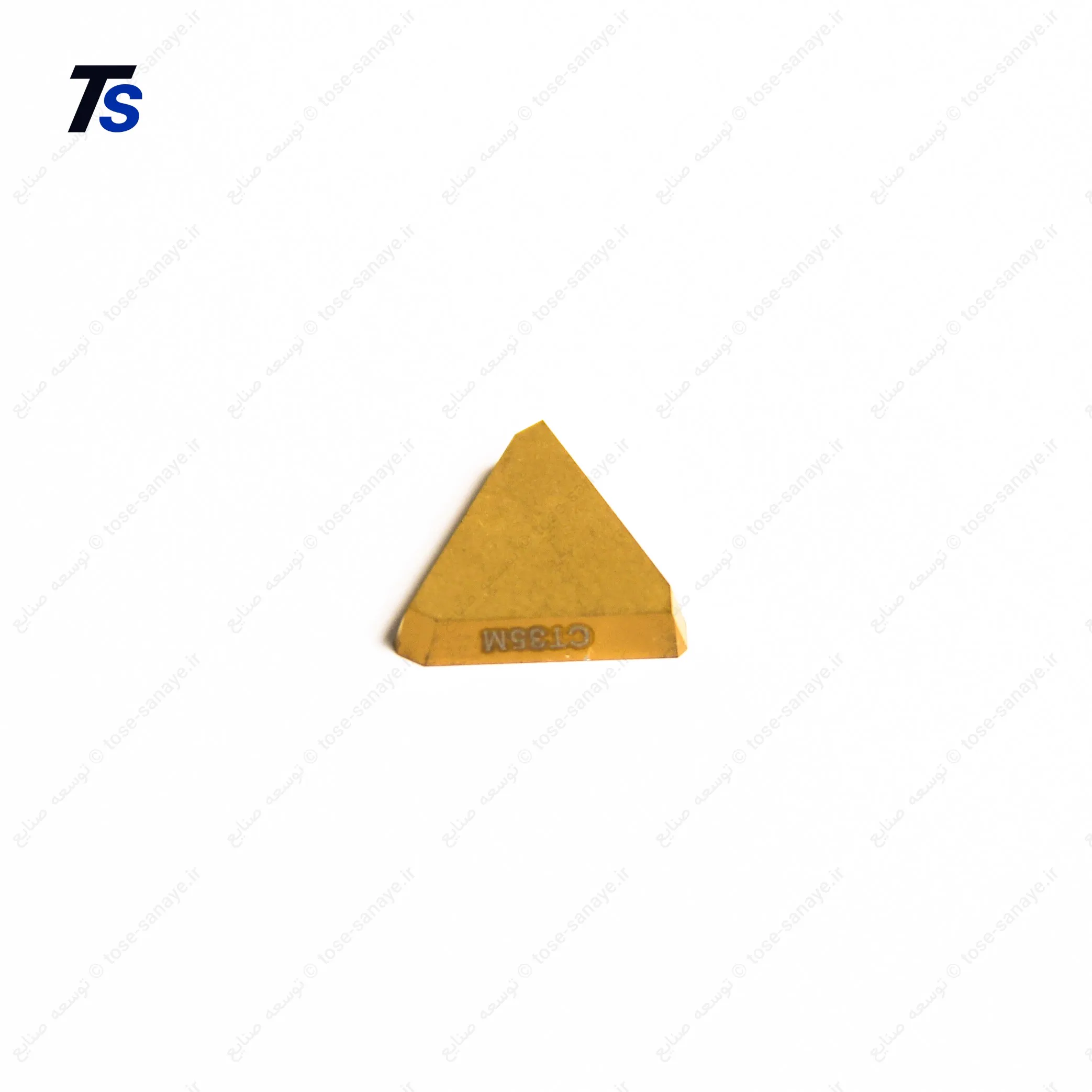

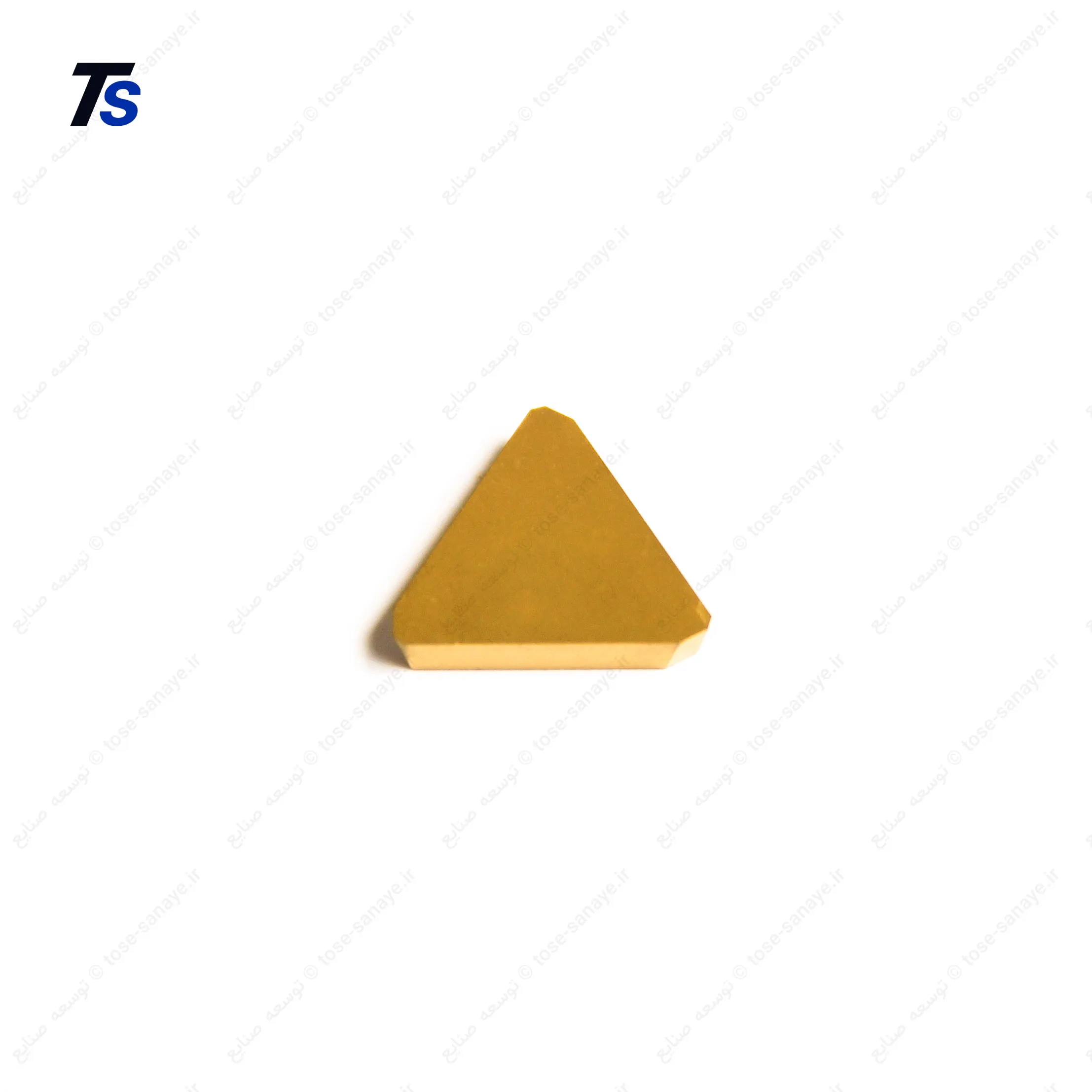

اینسرت TPKN 16 03 PDR یک الماس تراشکاری قابل‌تعویض برای عملیات فرزکاری است که با قرارگیری روی کاترهای فرز انگشتی، فرز پیشانی یا تیغچه‌های فرز، امکان ماشین‌کاری سریع و اقتصادی قطعات فلزی را فراهم می‌کند. طراحی مثلثی اینسرت باعث می‌شود بتوان از چند لبه برنده آن استفاده کرد و پس از کند شدن یک لبه، با چرخاندن یا تعویض اینسرت، لبه جدید وارد کار شود.

این مدل برای کارگاه‌های تراشکاری، قالب‌سازی، ساخت قطعات صنعتی و ماشین‌کاری سطوح تخت و پله‌ای گزینه‌ای کاربردی محسوب می‌شود. با توجه به جنس قطعه، گرید کاربیدی و شرایط برش، می‌توان از آن برای ماشین‌کاری فولاد، چدن و برخی آلیاژهای صنعتی استفاده کرد.

مشخصات و مفهوم کد TPKN 16 03 PDR

• T: شکل هندسی اینسرت؛ مثلثی
• P: زاویه آزاد استاندارد اینسرت
• K: کلاس تلرانس اینسرت
• N: نوع سوراخ و فرم نصب اینسرت
• 16: اندازه اسمی اینسرت
• 03: ضخامت یا سایز مربوط به ضخامت اینسرت
• PDR: کد هندسه لبه برنده یا چیپ‌بریکر اینسرت

PDR در اینسرت به چه معناست ؟

در کد TPKN 16 03 PDR، عبارت PDR معمولاً به هندسه لبه و فرم براده‌شکن اینسرت اشاره دارد، نه به جنس یا گرید کاربید. این هندسه، شکل سطح بالایی و لبه برنده را مشخص می‌کند و روی موارد زیر تأثیر دارد:

• کنترل و شکستن براده
• کاهش نیروی برش
• کیفیت سطح ماشین‌کاری‌شده
• عملکرد اینسرت در برش‌های سبک یا متوسط
• مناسب بودن برای نوع خاصی از عملیات فرزکاری

حرف R در انتهای کد نیز معمولاً به فرم یا اجرای خاص هندسه براده‌شکن مربوط می‌شود. با این حال، برای اعلام دقیق کاربرد PDR باید گرید کامل، کاتر مورد استفاده و کاتالوگ همان سازنده بررسی شود؛ زیرا کدگذاری PDR در محصولات غیر‌اصلی یا برندهای مختلف ممکن است تفاوت داشته باشد. برخی فروشندگان نیز این کد را برای اینسرت‌های مشابه TPKN 1603PDR با کاربرد فرزکاری و جنس کاربیدی استفاده می‌کنند.

CT35M چیست؟

CT35M کد گرید یا رده کاربید سخت اینسرت است. این گرید از جنس کاربید سمانته، یعنی ترکیبی از دانه‌های کاربید تنگستن و چسب کبالت، ساخته شده و برای ایجاد تعادل میان مقاومت به سایش و چقرمگی لبه طراحی شده است.

به‌طور معمول:

• CT: شناسه خانواده گرید کاربیدی در نام‌گذاری سازنده یا نام‌گذاری‌های قدیمی‌تر
• 35: نشان‌دهنده رده‌ای نسبتاً چقرمه‌تر که برای باربرداری متوسط تا سنگین و شرایط سخت‌تر مناسب است
• M: اشاره به محدوده کاربرد برای فولادهای زنگ‌نزن و مواد گروه M یا گریدی با چقرمگی مناسب برای این مواد

با این حال، CT35M را نباید دقیقاً معادل گریدهای جدیدی مانند GC2025 یا GC2035 دانست؛ زیرا کدهای قدیمی و جدید سندویک الزاماً تبدیل یک‌به‌یک ندارند. برای انتخاب سرعت برش و عمر ابزار، باید اطلاعات روی بسته‌بندی، کاتالوگ همان سری تولید و جنس قطعه نیز در نظر گرفته شود.

مزایای اینسرت TPKN 16 03 PDR

• طراحی مثلثی و دارای چند لبه قابل استفاده
• کاهش زمان توقف دستگاه هنگام تعویض لبه
• مناسب برای نصب روی ابزارهای فرزکاری استاندارد
• کنترل بهتر براده در شرایط برش مناسب
• قابلیت استفاده برای ماشین‌کاری سطوح تخت، شانه‌ای و پله‌ای
• گزینه‌ای اقتصادی برای تولید قطعات سری‌کاری

نکات مهم هنگام خرید و استفاده

برای انتخاب صحیح، فقط به عبارت TPKN 16 03 PDR اکتفا نکنید و موارد زیر را نیز بررسی کنید:

1. گرید یا کلاس کاربید اینسرت
2. سازگاری ابعاد و سوراخ اینسرت با کاتر
3. جنس قطعه کار
4. سرعت برش، پیشروی و عمق باربرداری
5. اصل بودن محصول و درج صحیح برند سندویک روی بسته‌بندی
6. استفاده از پیچ و نشیمنگاه سالم برای جلوگیری از شکست اینسرت

نکته: کد TPKN 16 03 PDR به‌تنهایی معمولاً گرید کاربیدی را مشخص نمی‌کند؛ گرید باید به‌صورت جداگانه روی بسته‌بندی یا بدنه محصول درج شده باشد. بنابراین بهتر است برای معرفی دقیق، عبارت کامل محصول شامل گریدی مانند کدهای اختصاصی سازنده نیز ثبت شود.

*   قابل توجه اینکه : متریال به کار رفته در این الماس کاملا از کشور سوئد میباشد در نتیجه کیفیت محصول با نمونه سوئدی هیچ تفاوتی ندارد *
