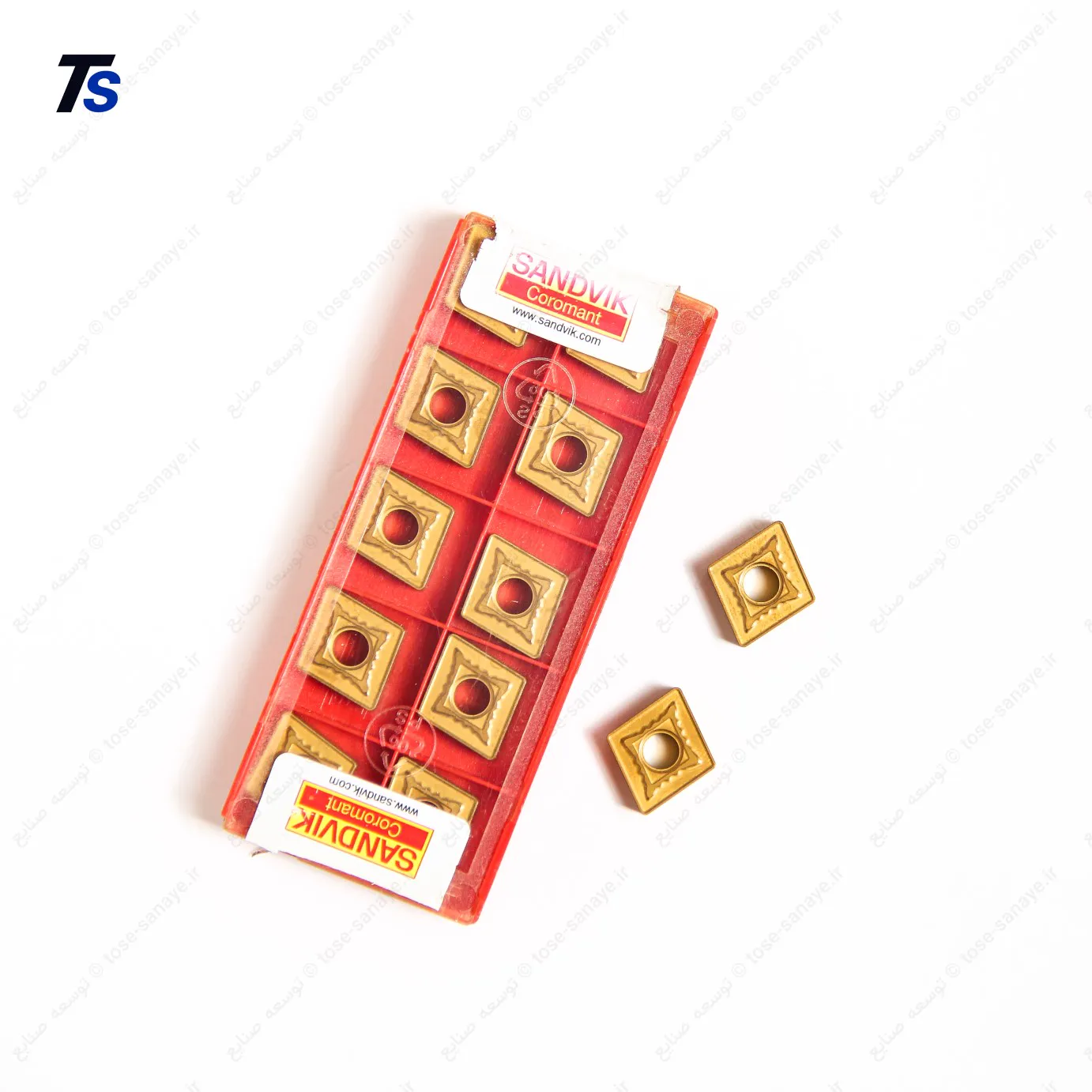

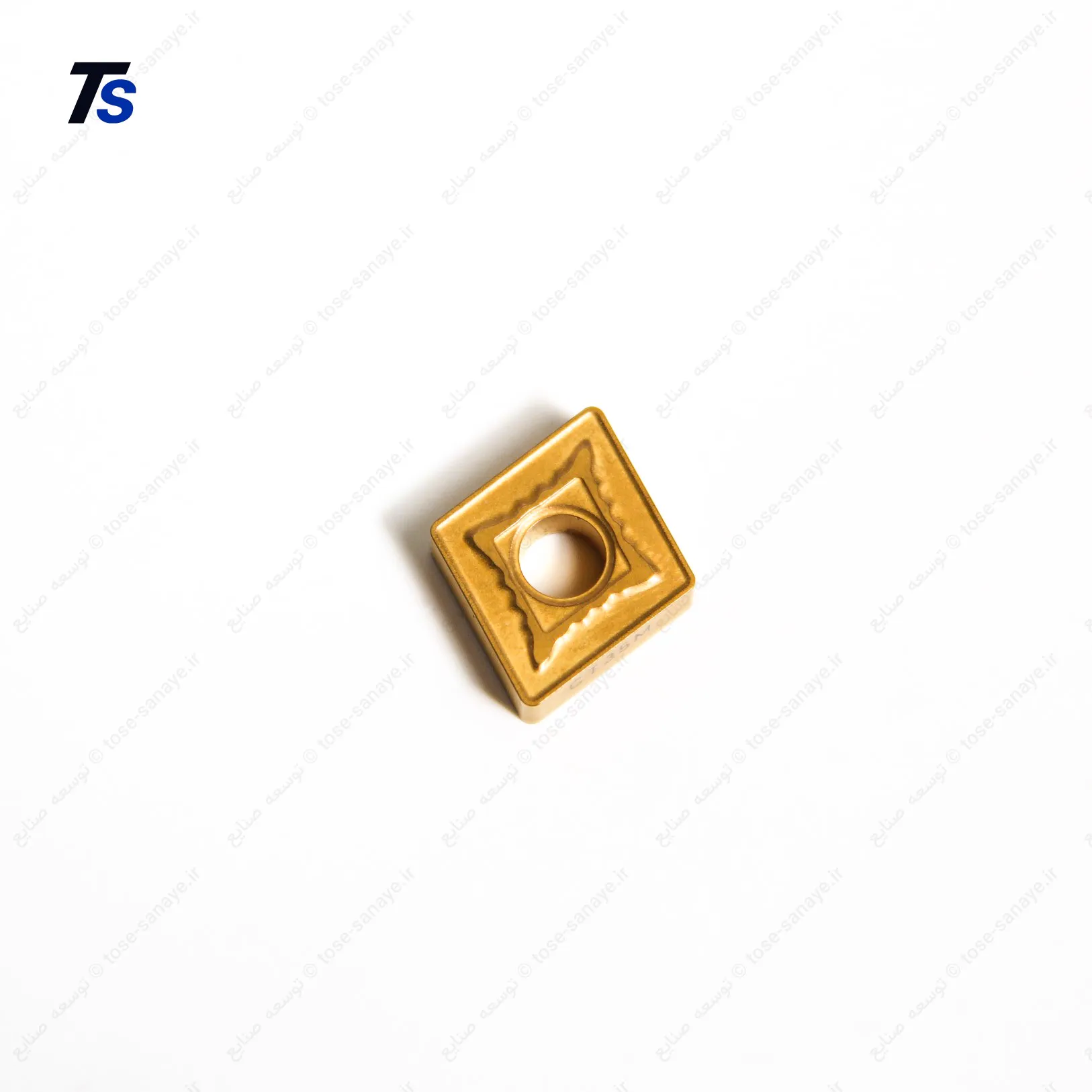

اینسرت یا الماس تراشکاری سندویک CNMG 12 04 08 - 49

اینسرت تراشکاری Sandvik CNMG 12 04 08 یک الماسه کاربیدی قابل‌تعویض برای عملیات تراشکاری CNC و دستگاه‌های تراش معمولی است. این اینسرت با طراحی منفی، استحکام بالایی دارد و برای تراشکاری خشن، نیمه‌پرداخت و برخی عملیات پرداخت روی قطعات فولادی و آلیاژی استفاده می‌شود.

هندسه استاندارد این مدل به‌صورت زیر تفسیر می‌شود:

• C: شکل لوزی با زاویه رأس ۸۰ درجه
• N: زاویه آزاد صفر درجه؛ اینسرت از نوع منفی است
• M: کلاس تلرانس ابعادی اینسرت
• G: نوع سوراخ مرکزی، فرم نشیمن و اجرای هندسی اینسرت
• 12: کد اندازه اینسرت؛ طول لبه برشی حدود ۱۲٫۹ میلی‌متر
• 04: ضخامت اینسرت حدود ۴٫۷۶ میلی‌متر
• 08: شعاع نوک ۰٫۸ میلی‌متر

اینسرت‌های CNMG به دلیل داشتن دو طرف قابل استفاده، در مجموع تا هشت لبه برشی قابل استفاده در اختیار اپراتور قرار می‌دهند. طراحی مقاوم این مدل، آن را برای براده‌برداری نسبتاً سنگین، قطعات فولادی و شرایطی که احتمال لرزش یا ضربه وجود دارد، مناسب می‌کند. مشخصات ابعادی رایج CNMG 120408 شامل ضخامت حدود ۴٫۷۶ میلی‌متر، شعاع نوک ۰٫۸ میلی‌متر و سوراخ مرکزی حدود ۵٫۱۶ میلی‌متر است.

کاربردهای پیشنهادی

• تراشکاری فولاد کربنی و فولاد آلیاژی
• تراشکاری قطعات صنعتی و شفت‌ها
• خشن‌تراشی و نیمه‌پرداخت
• ماشین‌کاری قطعاتی با مقطع پیوسته یا دارای وقفه‌های محدود
• استفاده روی هلدرهای استاندارد سری PCLNR، MCLNR و مشابه آن‌ها
• مناسب برای نگهدارنده‌هایی که اینسرت منفی CNMG 12 را پشتیبانی می‌کنند

عملکرد نهایی اینسرت به گرید کاربید، نوع پوشش، هندسه براده‌شکن، سرعت برش، پیشروی و عمق برش بستگی دارد؛ بنابراین صرفاً یکسان بودن کد CNMG به معنای یکسان بودن عملکرد تمام اینسرت‌ها نیست.

«-49» به چه معناست؟

در کد CNMG 120408-49، عدد 49 معمولاً بخشی از کد هندسه یا براده‌شکن در برخی برندها، به‌ویژه محصولات WIDIA و برخی تولیدکنندگان دیگر، است. این عدد بخشی از کد استاندارد ISO اصلی CNMG نیست و به معنی اندازه، ضخامت یا شعاع نوک اینسرت نیست.

در واقع:

• CNMG 120408 مشخصات اصلی شکل و ابعاد اینسرت را بیان می‌کند.
• -49 معمولاً کد اختصاصی سازنده برای هندسه براده‌شکن، فرم لبه برشی یا کاربرد اینسرت است.

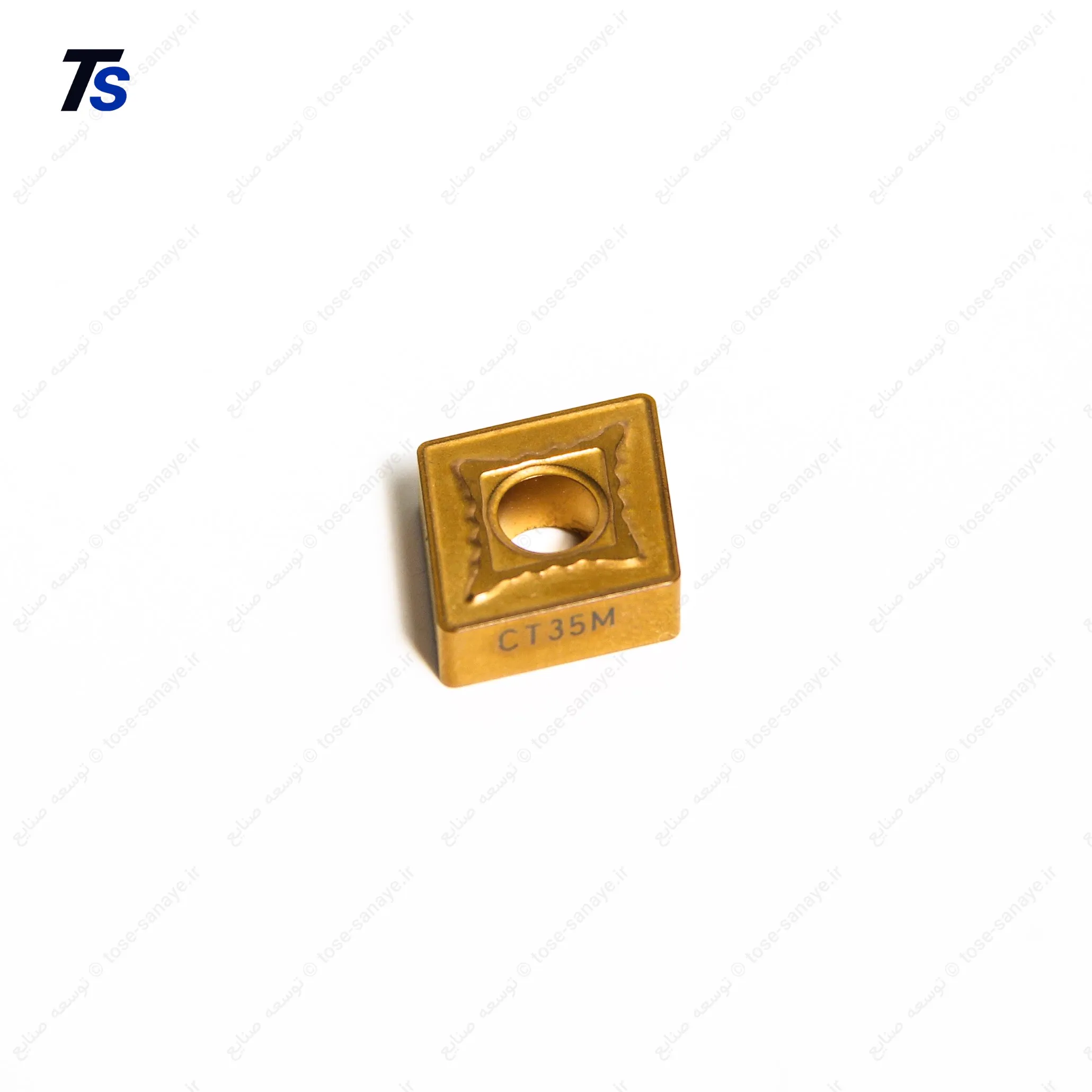

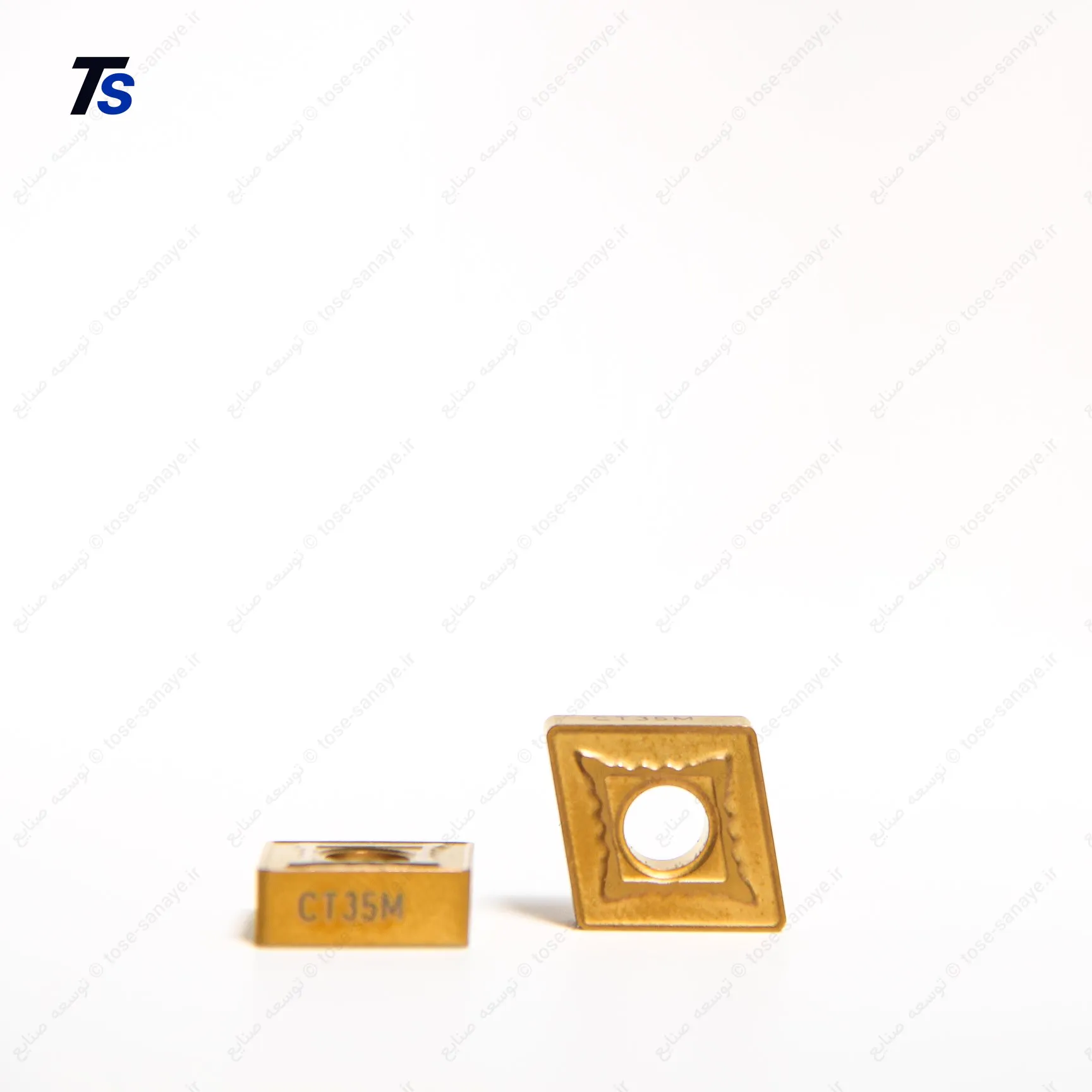

CT35M چیست؟

CT35M کد گرید یا رده کاربید سخت اینسرت است. این گرید از جنس کاربید سمانته، یعنی ترکیبی از دانه‌های کاربید تنگستن و چسب کبالت، ساخته شده و برای ایجاد تعادل میان مقاومت به سایش و چقرمگی لبه طراحی شده است.

به‌طور معمول:

• CT: شناسه خانواده گرید کاربیدی در نام‌گذاری سازنده یا نام‌گذاری‌های قدیمی‌تر
• 35: نشان‌دهنده رده‌ای نسبتاً چقرمه‌تر که برای باربرداری متوسط تا سنگین و شرایط سخت‌تر مناسب است
• M: اشاره به محدوده کاربرد برای فولادهای زنگ‌نزن و مواد گروه M یا گریدی با چقرمگی مناسب برای این مواد

با این حال، CT35M را نباید دقیقاً معادل گریدهای جدیدی مانند GC2025 یا GC2035 دانست؛ زیرا کدهای قدیمی و جدید سندویک الزاماً تبدیل یک‌به‌یک ندارند. برای انتخاب سرعت برش و عمر ابزار، باید اطلاعات روی بسته‌بندی، کاتالوگ همان سری تولید و جنس قطعه نیز در نظر گرفته شود.

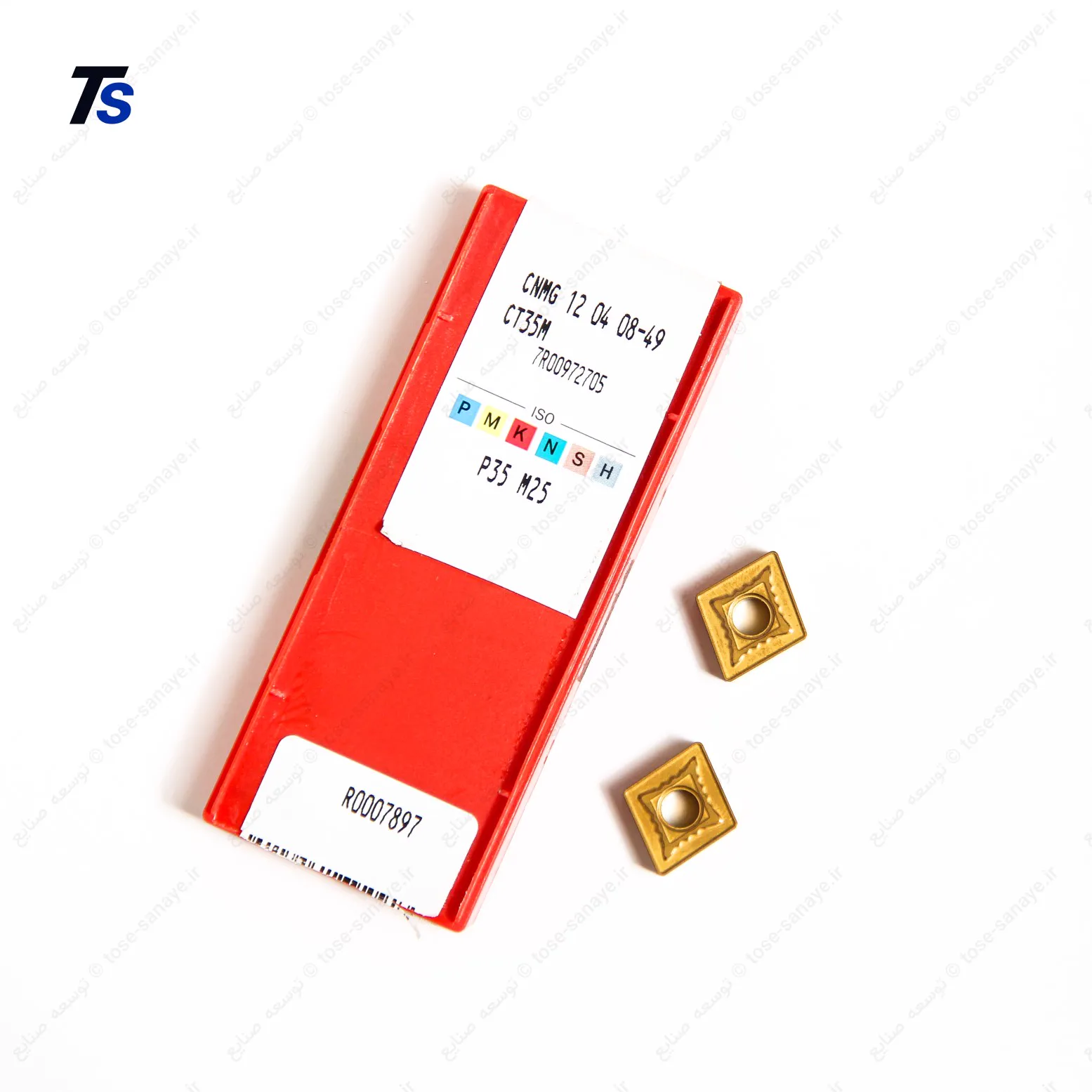

معنی P35 و M25 پشت جعبه اینسرت

عبارت‌های P35 و M25 معمولاً محدوده کاربرد اینسرت را بر اساس طبقه‌بندی استاندارد ISO نشان می‌دهند، نه لزوماً نام گرید دقیق محصول.

در گروه‌های ISO، حرف P برای فولاد و حرف M برای فولاد زنگ‌نزن و برخی فولادهای ریختگی یا آلیاژی استفاده می‌شود. عدد بالاتر معمولاً نشان‌دهنده چقرمگی بیشتر و قابلیت تحمل شرایط ناپایدارتر است؛ در مقابل، اعداد پایین‌تر معمولاً سختی و مقاومت سایشی بیشتری برای پرداخت و سرعت‌های بالاتر دارند.

بنابراین درج P35 و M25 روی جعبه به این معناست که اینسرت برای هر دو محدوده زیر قابل استفاده یا توصیه شده است:

• P35: فولادهای معمولی و آلیاژی، به‌ویژه در براده‌برداری متوسط تا سنگین
• M25: فولادهای زنگ‌نزن در تراشکاری عمومی و شرایطی که احتمال لرزش یا قطع و وصل شدن برش وجود دارد

*   قابل توجه اینکه : متریال به کار رفته در این الماس کاملا از کشور سوئد میباشد در نتیجه کیفیت محصول با نمونه سوئدی هیچ تفاوتی ندارد *
