اینسرت یا الماس تراشکاری CNMM 19 06 12 - CM3

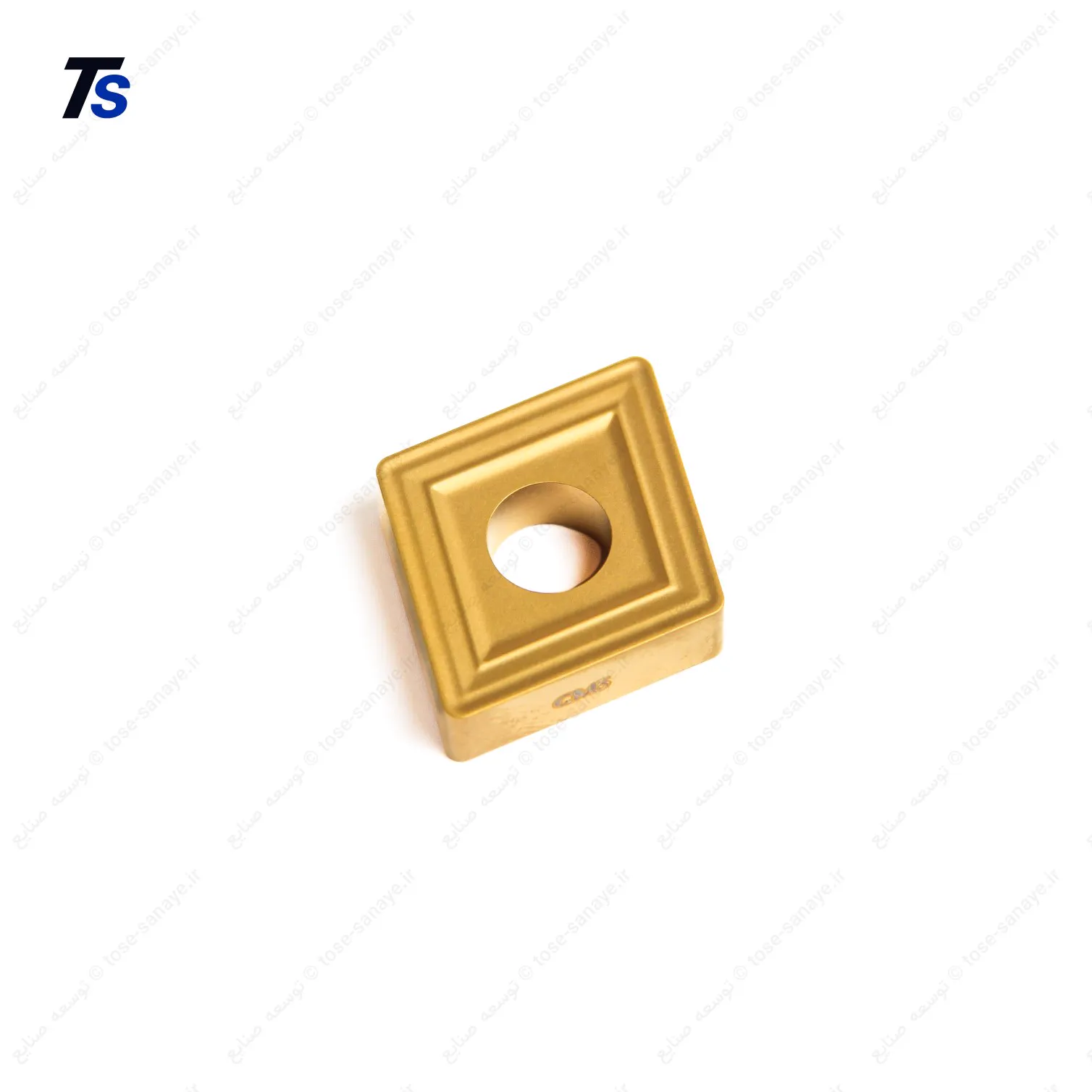

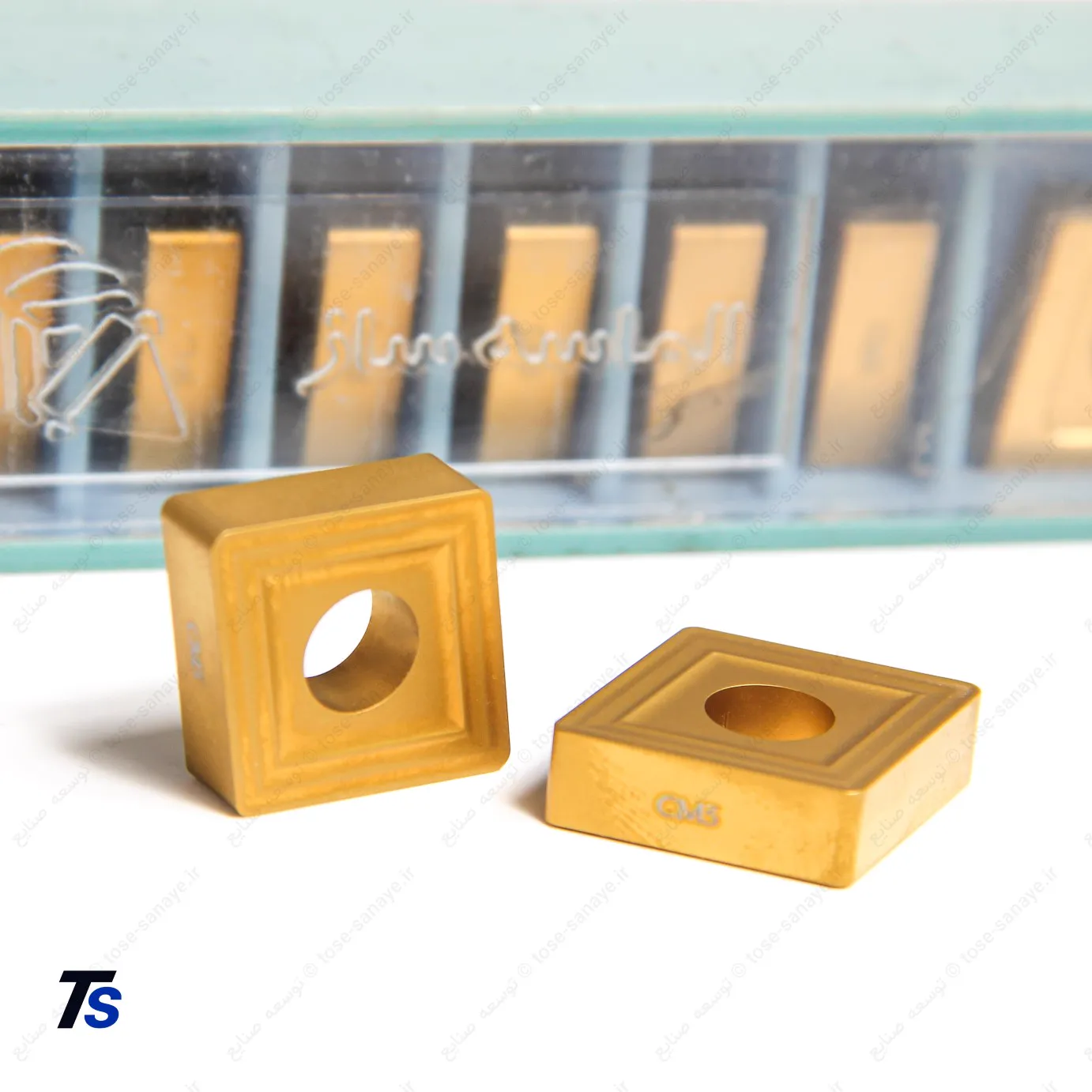

اینسرت CNMM 19 06 12 – CM3 از برند الماسه‌ساز یک الماس تراشکاری قابل‌تعویض با هندسه منفی است که معمولاً برای تراشکاری عمومی، خشن‌کاری و نیمه‌پرداخت قطعات فلزی استفاده می‌شود. این نوع اینسرت روی هلدرهای مناسب CNMM نصب می‌شود و به‌دلیل ضخامت و شکل مقاوم، برای براده‌برداری نسبتاً سنگین و شرایطی که استحکام لبه اهمیت دارد، گزینه مناسبی است. اینسرت‌های قابل‌تعویض، برخلاف تیغچه‌های جوشی، پس از کند شدن تعویض می‌شوند و نیازی به تیزکاری کل ابزار ندارند.

تفسیر کد CNMM 19 06 12

بر اساس سیستم نام‌گذاری استاندارد اینسرت‌ها:

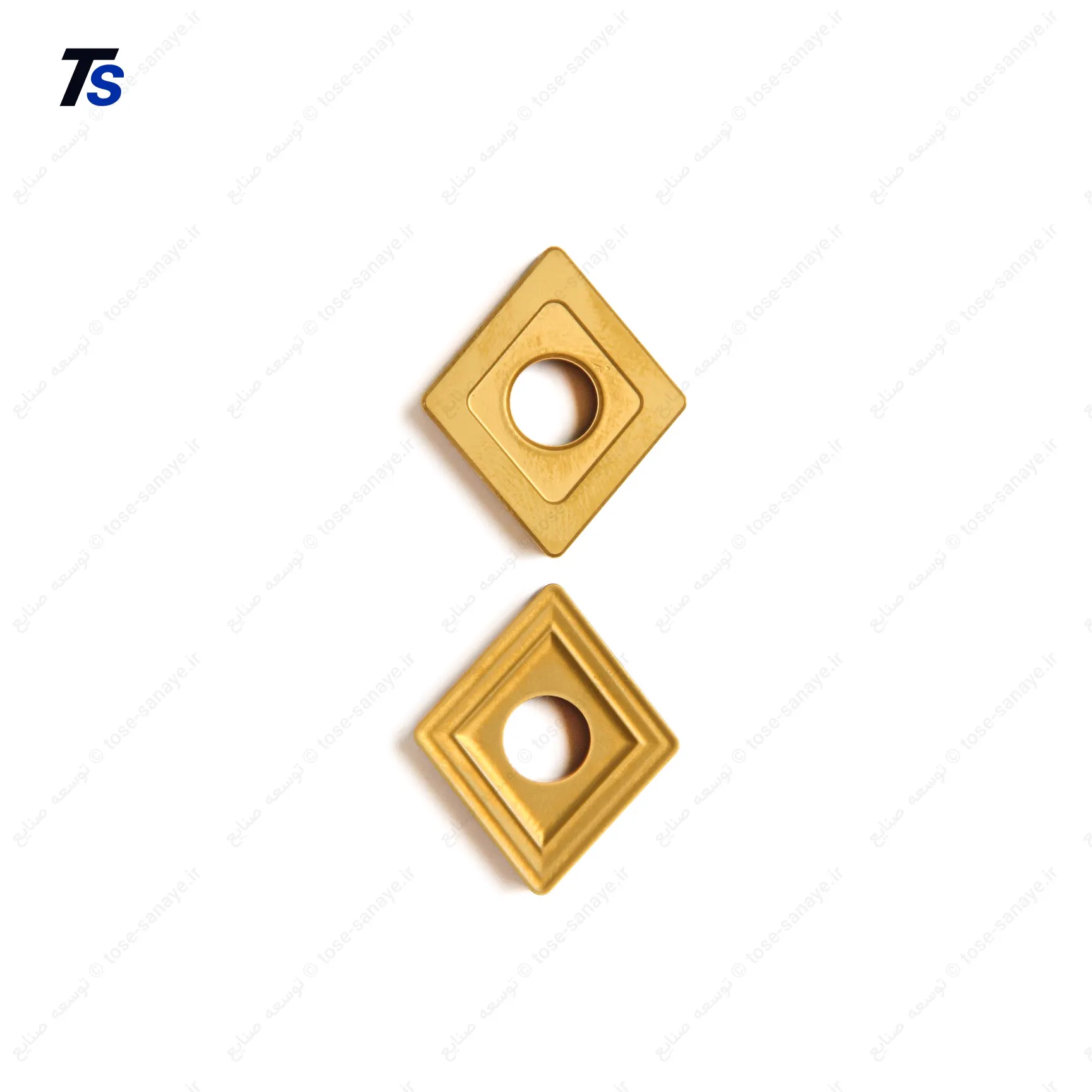

• C: شکل لوزی با زاویه نوک ۸۰ درجه
• N: زاویه آزاد صفر درجه؛ بنابراین اینسرت از نوع منفی است
• M: کلاس تلرانس متوسط
• M: نوع طراحی و سوراخ نصب اینسرت، مطابق استاندارد سازنده
• 19: اندازه اینسرت؛ قطر دایره محاطی تقریباً ۱۹٫۰۵ میلی‌متر یا ۳/۴ اینچ
• 06: ضخامت اسمی حدود ۶٫۳۵ میلی‌متر
• 12: شعاع نوک ۱٫۲ میلی‌متر

کد CNMM 19 06 12 در فهرست‌های فنی نیز به‌عنوان اینسرتی با اندازه ۳/۴ اینچ و ضخامت حدود ۶ میلی‌متر معرفی شده است.

CM3 به چه معناست؟

در این محصول، CM3 بخشی از کد استاندارد اصلی CNMM نیست؛ بلکه به احتمال زیاد کد اختصاصی شرکت الماسه‌ساز برای هندسه براده‌شکن یا فرم لبه برنده است.

به‌طور معمول:

• C می‌تواند به خانواده یا فرم براده‌شکن اشاره کند؛
• M معمولاً بیانگر کاربرد متوسط یا براده‌برداری عمومی است؛
• 3 شماره یا نسخه هندسه براده‌شکن است.

به‌عبارت ساده، CNMM 19 06 12 اندازه و شکل اینسرت را مشخص می‌کند، اما CM3 احتمالاً فرم براده‌شکن آن است.

کاربرد پیشنهادی

این مدل، در صورت انتخاب گرید مناسب، معمولاً برای موارد زیر کاربرد دارد:

• روتراشی قطعات فولادی و چدنی؛
• باربرداری متوسط تا سنگین؛
• تراشکاری روی دستگاه تراش دستی یا CNC؛
• خشن‌کاری و نیمه‌پرداخت؛
• قطعاتی که استحکام لبه و مقاومت در برابر ضربه مهم‌تر از پرداخت بسیار ظریف است.

با توجه به شعاع نوک ۱٫۲ میلی‌متر، نسبت به شعاع‌های کوچک‌تر تحمل بار بیشتری دارد، اما برای گوشه‌های بسیار ظریف یا پرداخت دقیق قطعات کوچک ممکن است انتخاب ایده‌آلی نباشد. انتخاب نهایی باید بر اساس جنس قطعه، سختی آن، عمق برش، نرخ پیشروی، سرعت برشی و گرید اینسرت انجام شود
