اینسرت یا الماس تراشکاری سندویک TPKN 22 04 PDR

 اینسرت سندویک TPKN 22 04 PDR CT35

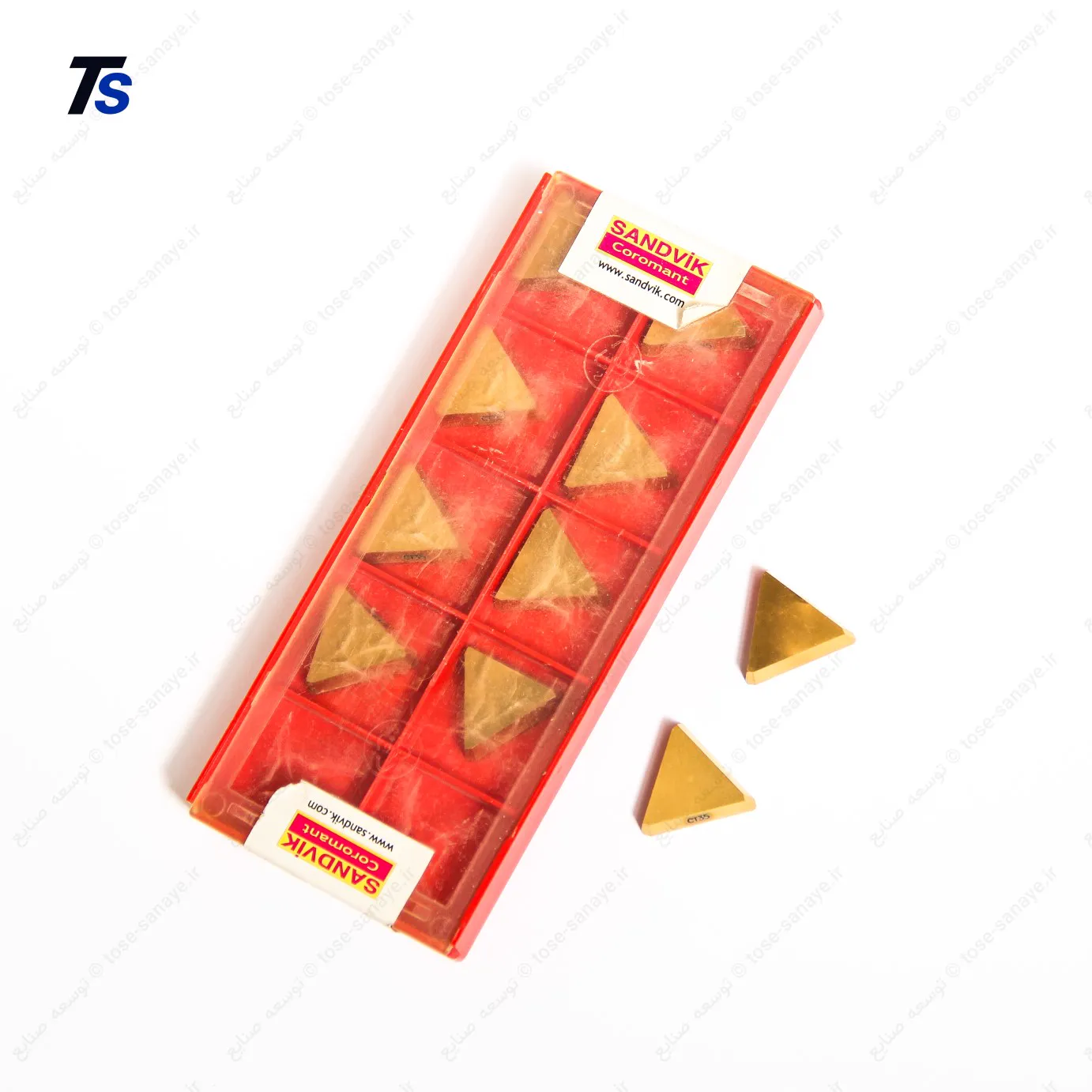

اینسرت Sandvik TPKN 22 04 PDR یک الماسه کاربیدی قابل‌تعویض برای فرزکاری است که به‌صورت مثلثی طراحی شده و برای نصب روی کاترهای فرزکاری متناسب با استاندارد TPKN به‌کار می‌رود. اینسرت‌های خانواده TPKN معمولاً برای ماشین‌کاری فولاد، چدن و برخی آلیاژهای صنعتی استفاده می‌شوند و با توجه به گرید، پوشش و شرایط برش می‌توانند برای عملیات خشن‌کاری، نیمه‌پرداخت و پرداخت مناسب باشند. منابع فنی، کاربرد این خانواده را فرزکاری و جنس پایه آن را کاربید تنگستن معرفی کرده‌اند.

مشخصات هندسی رایج مدل TPKN 22 04 PD R عبارت‌اند از:

• شکل اینسرت: مثلثی با زاویه داخلی ۶۰ درجه
• قطر دایره محاطی: حدود ۱۲٫۷ میلی‌متر
• ضخامت: حدود ۴٫۷۶ میلی‌متر
• طول مؤثر لبه برنده: حدود ۱۸ میلی‌متر
• حداکثر عمق براده‌برداری اعلام‌شده: حدود ۱۸ میلی‌متر
• زاویه آزاد اصلی: حدود ۱۱ درجه
• زاویه تنظیم لبه اصلی: حدود ۹۰ درجه
• عرض پخ گوشه: حدود ۰٫۴ میلی‌متر
• تعداد لبه‌های قابل استفاده: ۳ لبه
• زاویه براده: حدود ۰ درجه
• جهت نصب: راست‌گرد یا Right-hand
• وجود لبه وایپر برای بهبود کیفیت سطح در شرایط مناسب

معنی کد TPKN 22 04 PDR

کدگذاری اینسرت بر اساس استاندارد ISO انجام می‌شود و هر بخش، اطلاعاتی درباره شکل و ابعاد اینسرت ارائه می‌دهد:

• T: شکل مثلثی اینسرت
• P: زاویه آزاد حدود ۱۱ درجه
• K: کلاس تلرانس و دقت ابعادی اینسرت
• N: نوع طراحی اینسرت؛ در این خانواده به مدل بدون سوراخ مرکزی اشاره دارد
• 22: اندازه نشیمن یا سایز اینسرت؛ قطر دایره محاطی تقریباً ۱۲٫۷ میلی‌متر
• 04: ضخامت اسمی اینسرت؛ تقریباً ۴٫۷۶ میلی‌متر
• PD: کد هندسه، لبه برنده یا فرم براده‌شکن
• R: جهت راست‌گرد اینسرت

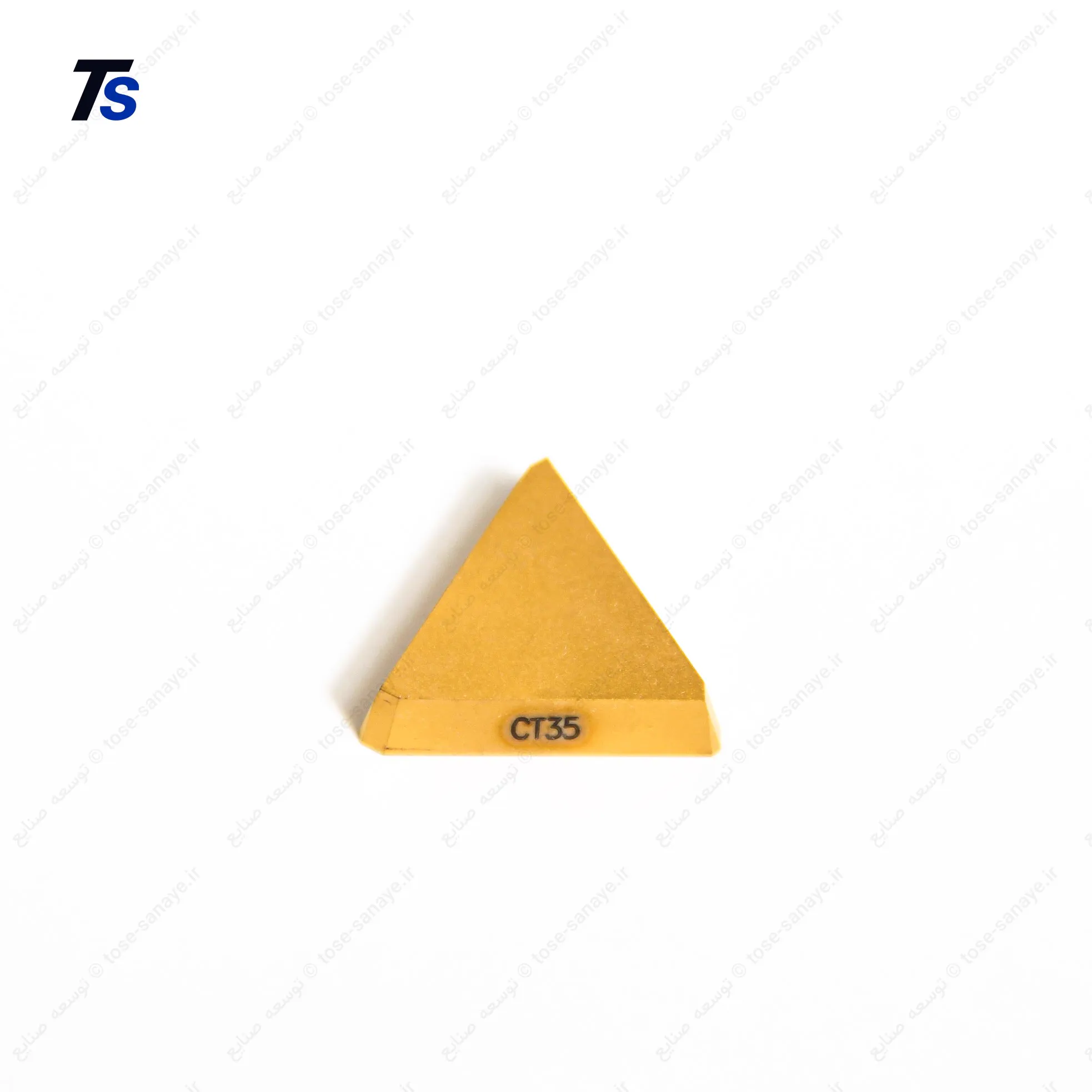

CT35 چیست؟

CT35 کد گرید یا رده کاربید سخت اینسرت است. این گرید از جنس کاربید سمانته، یعنی ترکیبی از دانه‌های کاربید تنگستن و چسب کبالت، ساخته شده و برای ایجاد تعادل میان مقاومت به سایش و چقرمگی لبه طراحی شده است.

به‌طور معمول:

• CT: شناسه خانواده گرید کاربیدی در نام‌گذاری سازنده یا نام‌گذاری‌های قدیمی‌تر
• 35: نشان‌دهنده رده‌ای نسبتاً چقرمه‌تر که برای باربرداری متوسط تا سنگین و شرایط سخت‌تر مناسب است

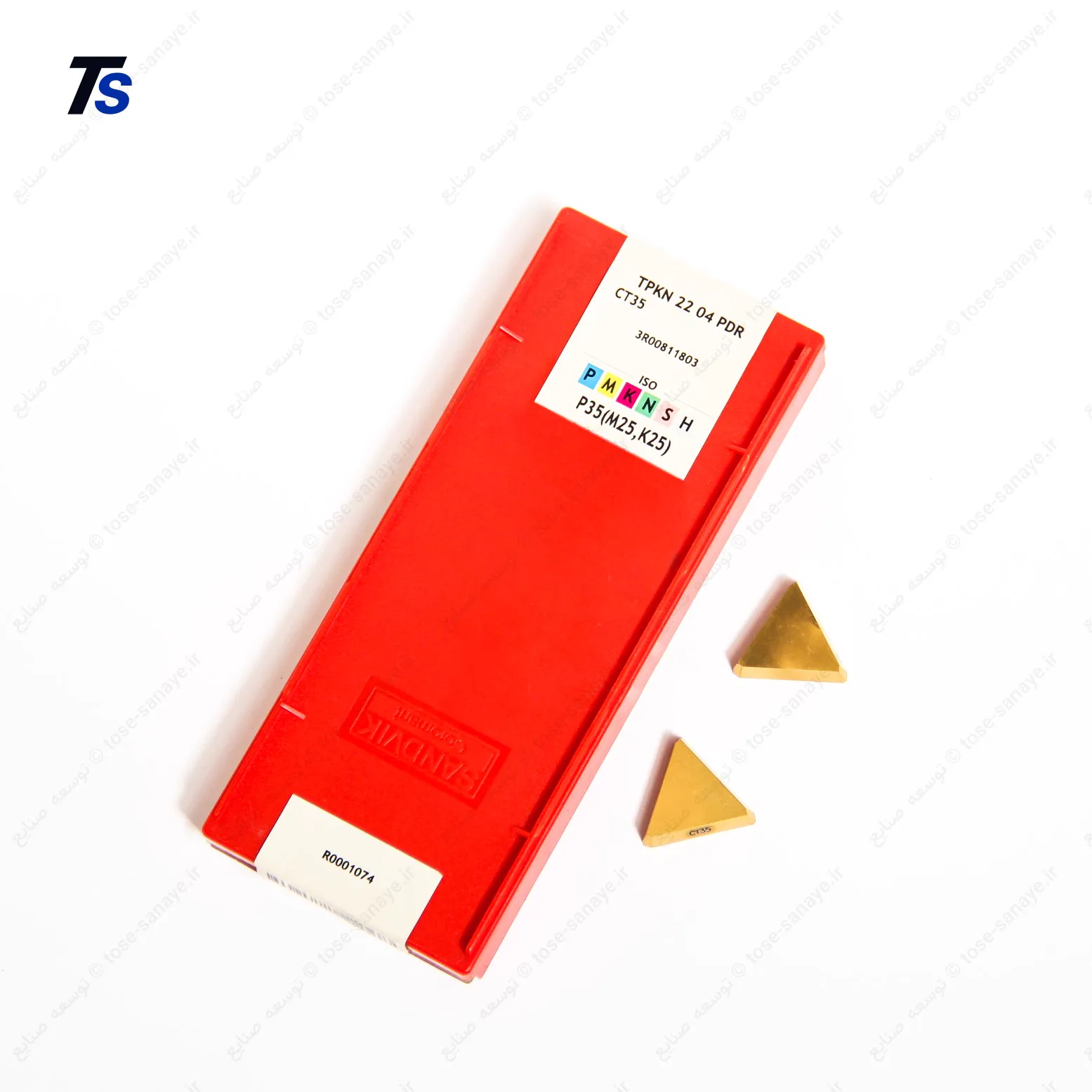

کد P35(M25,K25) درج شده در پشت جعبه محصول به چه معناست ؟

کد P35 (M25, K25) روی پشت جعبه، کد گرید خود اینسرت نیست؛ بلکه محدوده کاربرد آن را بر اساس طبقه‌بندی ISO 513 مشخص می‌کند. در این طبقه‌بندی، حروف نوع ماده‌ای را که قرار است ماشین‌کاری شود و اعداد، سطح تقریبی سختی، مقاومت سایشی و چقرمگی موردنیاز ابزار را نشان می‌دهند.

بنابراین عبارت P35 (M25, K25) یعنی:

اینسرت در درجه اول برای ماشین‌کاری فولاد در محدوده P35 در نظر گرفته شده و برای فولاد زنگ‌نزن و چدن در محدوده‌های M25 و K25 نیز قابل استفاده است.

عددهای ۲۵ و ۳۵، درصد ترکیبات آلیاژی، سختی راکول یا قطر اینسرت نیستند. این اعداد یک شاخص کاربردی در سیستم ISO هستند. به‌طور کلی، در هر گروه هرچه عدد بالاتر باشد، گرید معمولاً چقرمگی بیشتری دارد و برای شرایط ناپایدارتر یا براده‌برداری سنگین‌تر مناسب‌تر می‌شود؛ در مقابل، عدد پایین‌تر معمولاً به مقاومت سایشی بیشتر و مناسب‌بودن برای سرعت‌های بالاتر و پرداخت بهتر اشاره دارد.

در مورد این محصول، تفسیر ساده این است:

• P35: کاربرد اصلی برای فولاد، به‌ویژه ماشین‌کاری متوسط تا خشن
• M25: قابلیت استفاده روی استیل در شرایط معمول
• K25: قابلیت استفاده روی چدن در شرایط معمول
• این کد، جایگزین نام گرید واقعی سازنده نیست؛ گرید واقعی باید با کدی مانند CT35 یا کد اختصاصی درج‌شده روی جعبه مشخص شود

*   قابل توجه اینکه : متریال به کار رفته در این الماس کاملا از کشور سوئد میباشد در نتیجه کیفیت محصول با نمونه سوئدی هیچ تفاوتی ندارد *

- همچنین میتوانید از سایز دیگر این محصول  یعنی اینسرت یا الماس تراشکاری سندویک  TPKN 16 03 PDR هم دیدن فرمایید.
